Примечания:
• Измените исходные настройки данного устройства (См. Руководство по
эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.
• Когда используете низкочастотный динамик 70 Вт (2 Ω), убедитесь, что
соединились с Фиолетовым и Фиолетовым/черным проводами данного устройства.
Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.

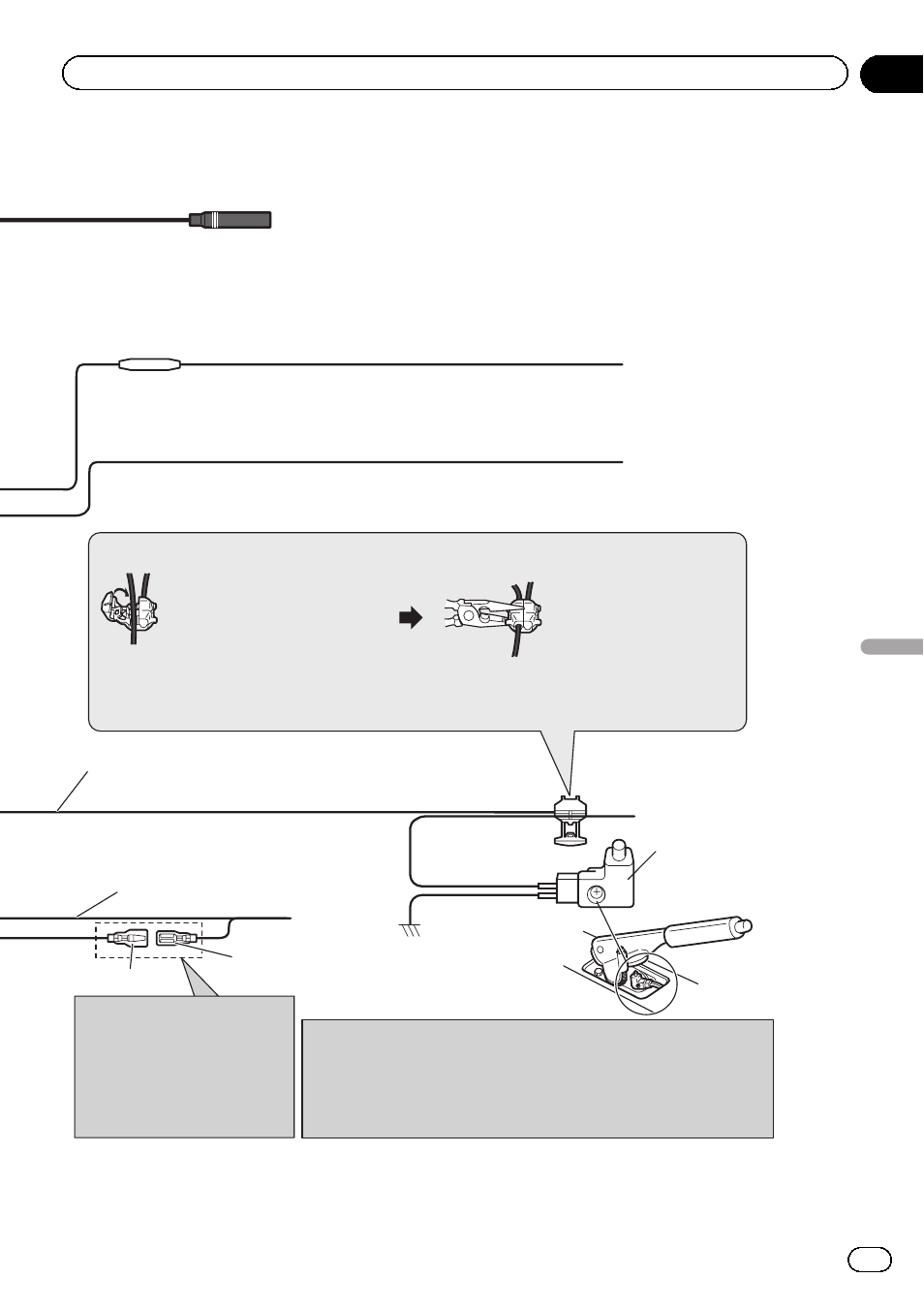

Способ подключения
1. Зажмите провод. 2. Плотно обожмите
острогубцами.
Примечание:
• Положение переключателя стояночного тормоза зависит от модели автомобиля.
За более подробной информацией, обращайтесь к инструкции по эксплуатации
автомобиля или к дилеру.
Желтый/черный
Если используется оборудование, имеющее функцию приглушения звука, данный провод необходимо
подсоединить к клемме Audio Mute данного устройства. В противном случае необходимо проследить за
тем, чтобы данный провод не контактировал с любыми другими разъемами.
Светло-зеленый
Используется для индикации состояния стояночного тормоза.
Эти провода должны подключаться к стороне питания
переключателя стояночного тормоза.
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В
пост. ток).
Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В
пост. ток).
Расположение штекера
разъема ISO на различных
автомобилях может
отличаться. Если штекер 5
предназначен для управления
антенной, подсоедините 5* к
6*. На других автомобилях
подключать 5* к 6*
запрещается.
Синий/белый (5*)
Сторона заземления
Сторона электропитания
Вход антенны
Резистор
предохранителя
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на
котором изменяется напряжение при переключении рычага коробки передач в
положение REVERSE (R) (Задний ход). Такое подключение позволяет
устройству воспринимать, в каком направлении движется автомобиль: назад
или вперед.
Переключатель
стояночного
тормоза
