Pioneer AVH-5400DVD - Инструкция (Страница 60)

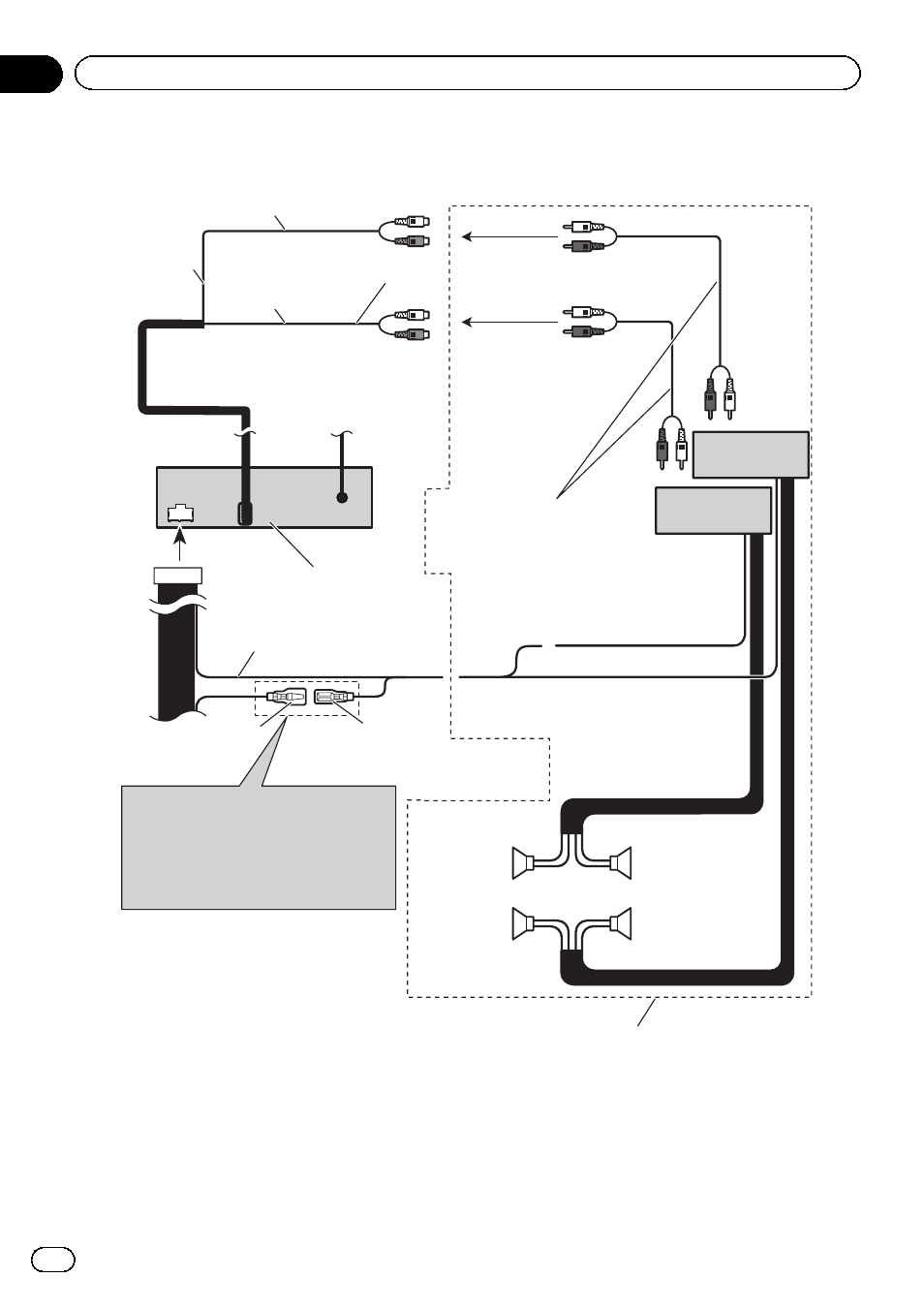

При подключении к усилителю мощности (продается отдельно)








Выход заднего канала или выход сабвуфера
(REAR OUTPUT or SUBWOOFER OUTPUT)
Передний выход
(FRONT OUTPUT)
13 см
13 см
Соедините с кабелями RCA
(продаются отдельно)
К переднему
выходу
К выходу заднего
канала или
выходу
сабвуфера
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Синий/белый (5*)
Расположение штекера разъема ISO на
различных автомобилях может отличаться
. Если штекер 5 предназначен для
управления антенной, подсоедините 5* к
6*. На других автомобилях подключать 5* к
6* запрещается.
Выполните данные подключения, когда
используется усилитель, который не входит в состав
обязательного оборудования.
Система дистанционного управления
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Данное
устройство
Передний
динамик
Передний
динамик
Задний
громкоговорите
ль или сабвуфер
Задний
громкоговоритель
или сабвуфер
Левый Правый
Ru
60
Раздел
12 Установка
