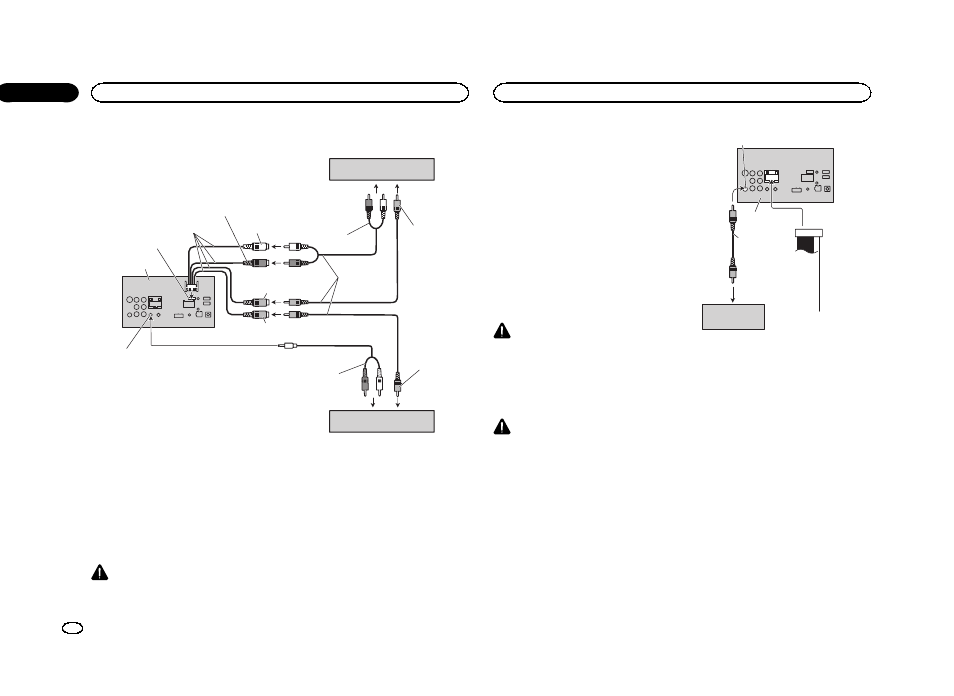

При подключении внешнего видеоустройства и дисплея
10 см
Соединитель RCA
Кабели RCA
(продаются отдельно)
Задний аудио выход
(REAR AUDIO OUT)
К аудио-вводу
Кабель с мини штекером
(продается отдельно)
Данное
устройство
К аудио-выходам
К видео-выходу
К видео-вводу
Дисплей с входными разъемами
типа RCA (продается отдельно)
Внешний видео компонент
(продается отдельно)
Аудио вход
(REAR AUDIO INPUT R)
Аудио вход
(REAR AUDIO INPUT L)
Выход заднего монитора
(REAR VIDEO OUTPUT)
Видео вход
(REAR VIDEO INPUT)
! При подключении внешнего видеоустрой-
ства необходимо изменить настройку AV
вход в меню System Menu.
См. раздел Настройка аудио/видеовхода
на стр. 47.
Видеовыход и аудиовыход для задних сиде-
ний предназначены для подключения дис-
плея, на котором пассажиры задних сидений
могут смотреть DVD и т.п.
ПРЕДУПРЕЖДЕНИЕ
! Запрещается устанавливать задний дисплей
в местах, где он может быть виден водителю
во время движения.
При подключении камеры
заднего обзора
Когда рычаг переключения передач находит-
ся в положении заднего хода (R), экран авто-
матически переключается на изображение с
камеры заднего обзора. В меню системы не-
обходимо выбрать правильные настройки
Полярность камеры. Подробнее о настрой-
ках см. в разделе Настройка камеры заднего
обзора (задней камеры) на стр. 50.
Переключить на изображение с камеры
можно также с помощью сенсорной клавиши.
Подробную информацию см. в разделе Ис-
пользование изображения с камеры заднего
обзора на стр. 10.
ПРЕДУПРЕЖДЕНИЕ
ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ
КАМЕР ЗАДНЕГО ОБЗОРА, ПЕРЕДАЮ-
ЩИХ ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ. В
ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУ-
ЧЕНИЕ ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ.
ВНИМАНИЕ
! Необходимо использовать камеру, пе-
редающую зеркальное изображение.
! Изображение с камеры может быть зер-
кальным.
! Камера заднего обзора позволяет сле-
дить за прицепом, а также контролиро-
вать положение автомобиля при парковке
задним ходом. Запрещается использова-
ние камеры в развлекательных целях.
! Объекты, видимые на дисплее, могут
фактически быть ближе или дальше, чем
кажется.
Фиолетовый/белый
Из двух проводов,
подключенных к фонарю
заднего хода, используйте тот,
на котором изменяется
напряжение при
переключении рычага коробки
передач в положение REVERSE
(R) (Задний ход). Такое
подключение позволяет
устройству воспринимать, в
каком направлении движется
автомобиль: назад или вперед.
Камера заднего обзора
(продается отдельно)
RCA кабель
(продается
отдельно)
Вход камеры заднего обзора ( R.C IN)
Данное устройство
К видео выходу
Подключение
64
Раздел
Подключение
Ru
23
