Подключение и установка
муфты для оптических
кабелей
ПРЕДУПРЕЖДЕНИЕ
! Не устанавливайте муфту в местах, где она
может препятствовать работе устройств без-
опасности, таких как подушки безопасности.
В противном случае существует опасность
летального исхода.
! Не устанавливайте муфту в местах, где она
может препятствовать работе тормоза. В про-
тивном случае возможна авария.
! Надежно закрепите муфту для оптических ка-
белей с помощью ленты-“липучки” или хому-
та с фиксатором. При слабом креплении
создаются помехи вождению, что может стать
причиной аварии.
ВНИМАНИЕ
! При установке устройства используйте
только детали, входящие в комплект по-
ставки. Использование других деталей
может привести к повреждению или само-
произвольному демонтажу устройства,
что может стать причиной аварии или
других проблем.
! Не устанавливайте устройство рядом с
дверями, где на него может попасть до-
ждевая вода. Попадание воды в устрой-
ство может вызвать задымление или
возгорание.

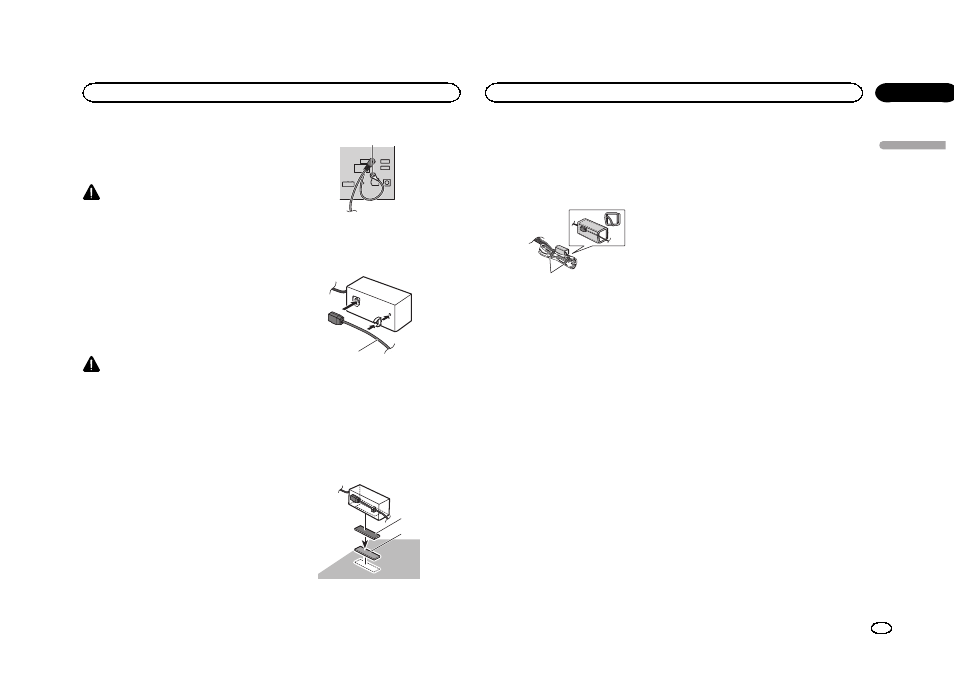

Подключение оптического кабеля
1
Подключите оптический кабель и ка-
бель заземления к основному устройству.
Подключайте оптический кабель так, чтобы
он не выступал из основного устройства (см.
иллюстрацию). Закрепите кабель заземле-
ния по выступу на задней панели основного
устройства.
1
1
Винт
2
Подсоедините оптический кабель к
муфте для оптических кабелей.
1
1
Оптический кабель
Установка муфты для
оптических кабелей
% При установке муфты с помощью
ленты-“липучки”
Установите муфту с помощью ленты-“липуч-
ки” в свободном пространстве блока упра-
вления.
1
2
1
Лента-липучка (крючковая)
2
Лента-липучка (петельная)
% При установке муфты с помощью хо-
мута с фиксатором
Обмотайте оптический кабель и муфту изо-
ляционной лентой и закрепите вместе со
шнуром питания с помощью хомута с фикса-
тором.
1
2
1
Обмотайте изоляционной лентой
2
Закрепите с помощью хомута с фиксато-
ром
