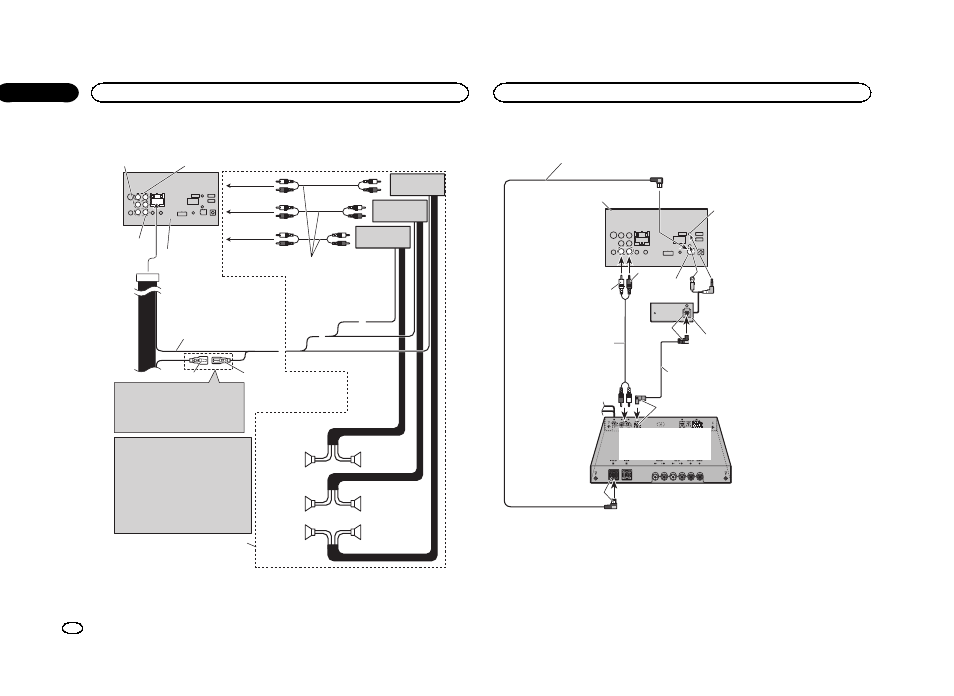

При подключении к усилителю мощности (продается отдельно)
+
*
+
*
+
*
+
*
+
*
+
*
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
К заднему
выходу
К переднему
выходу
К выходу
низкочастотного
динамика
Передний
динамик
Задний
динамик
Задний
динамик
Передний
динамик
Низкочастотный
динамик
Низкочастотный
динамик
Левый
Правый
Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Синий/белый (5*)
Расположение штекера разъема ISO на
различных автомобилях может отличаться.
Если штекер 5 предназначен для управления
антенной, подсоедините 5* к 6*. На других
автомобилях подключать 5* к 6* запрещается.
• При подключении к данному устройству
многоканального процессора (DEQ-P6600),
который продается отдельно, ничего не
подключайте к проводам динамиков и
дистанционному управлению системы
(голубой/белый).
• При подключении к данному устройству
многоканального процессора, обратитесь
к инструкции по установке
многоканального процессора для
уточнения метода подключения.
Выполните данные подключения, когда
используется усилитель, который не
входит в состав обязательного
оборудования.
Задний выход
Передний выход
Выход
низкочастотного
динамика
Данное
устройство
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Система дистанционного
управления
Соедините с кабелями RCA
(продаются отдельно)
При подключении многоканального процессора
Черный
Кабель
IP-BUS (поставляется с многоканальным процессором)
Кабель RCA (поставляется с
многоканальным процессором)
Оптический кабель (поставляется с
многоканальным процессором)
Черный
Оптический выход
К
SWL
К
SWR
Голубой
Многоканальный процессор
(DEQ-P6600)
(продается отдельно)
Данное
устройство
Соединительная коробка оптического кабеля (CD-DD25)
(DEQ-P6600: поставляется с многоканальным процессором)
Разъем для
подключения
IP-BUS
Подключение
