Примечание, Подключение других аудиокомпонентов, Подключение антенн – Инструкция по эксплуатации Pioneer HTP-071
Страница 15
15
Ru
02
02

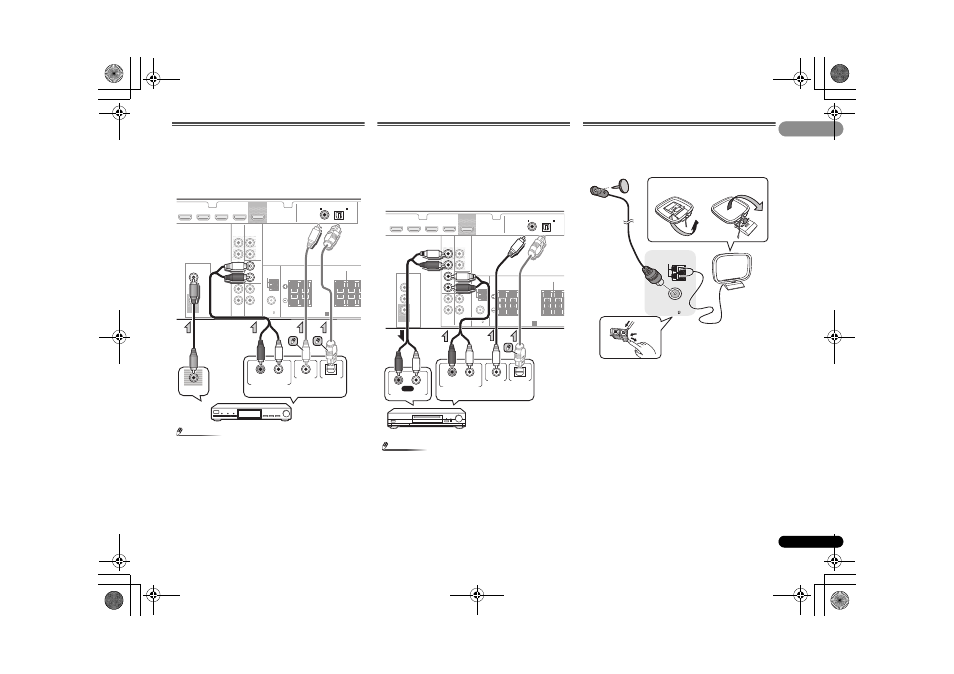

Подключение спутникового ресивера или
другой цифровой приставки
Спутниковые и кабельные ресиверы, а также цифровые радио
ресиверы являются примерами так называемых «приставок».
• Если приставка или видеокомпонент также имеют выход
HDMI, его тоже можно подключить. Подробнее см.
раздел Подключение с помощью HDMI на стр. 14.
Примечание
• Для прослушивания аудио с компонента-источника,
подключенного с помощью коаксиального или
оптического кабеля, прежде всего, переключитесь на
CD/
SAT
, затем нажмите на кнопку
SIGNAL SEL
, чтобы
выбрать аудиосигнал
C1
(КОАКСИАЛЬНЫЙ 1) или
O1
(ОПТИЧЕСКИЙ 1) (см. Выбор входного аудиосигнала на
стр. 17).
Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа подключаемого
компонента. Для подключения проигрывателей CD-R, MD, DAT,
кассетного магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
• Учтите, что необходимо подключить цифровые
компоненты к гнездам аналогового аудио, если требуется
выполнить запись с цифровых компонентов (например,
минидиска) на аналоговые компоненты или наоборот.
Примечание
• Для прослушивания аудио с проигрывателя CD,
подключенного к этому ресиверу с помощью оптического
кабеля, прежде всего, переключитесь на вход
CD-R
, затем
нажмите кнопку
SIGNAL SEL
, чтобы выбрать
аудиосигнал
O1
(ОПТИЧЕСКИЙ 1) (см. Выбор входного
аудиосигнала на стр. 17).
Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну FM,
как показано ниже. Для улучшения приема и качества звука
подключите внешние антенны (см. раздел
Использование
внешних антенн
на стр. 16).
1 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную антенну
на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4 Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
VIDEO
L
R
R
L
COAXIAL
AUDIO
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE
OUT
SURR BACK
PRE OUT
L
R
(Single)
(
CD-R / TAPE
)
IN
CD/SAT
MONITOR
OUT
CD/SAT
DVD
IN
TV
IN
IN
DVD
DVR/BDR IN
DVD IN
BD IN
CD/SAT
(
TV
)
IN
1
IN
1
FM
UNBAL
75
AM LOOP
FRONT
CENTER
SURROUN
R
R
L
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
COAXIAL
VIDEO OUT
Выберите один
Приставка, и т.д.
VIDEO
L
R
R
L
COAXIAL
AUDIO
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE
OUT
SURR BACK
PRE OUT
L
R
(Single)
(
CD-R / TAPE
)
IN
CD/SAT
MONITOR
OUT
CD/SAT
DVD
IN
TV
IN
IN
DVD
DVR/BDR IN
DVD IN
BD IN
CD/SAT
(
TV
)
IN
1
IN
1
FM
UNBAL
75
AM LOOP
FRONT
CENTER
SURRO
R
R
L
REC
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
COAXIAL
Выберите один
CD-R, MD, DAT, кассетный
магнитофон, и т.д.
ANTENNA
FM
UNBAL
75
AM LOOP
2
1
3
4
рис. a
рис. б
