Подключение телевизора и компонентов воспроизведения

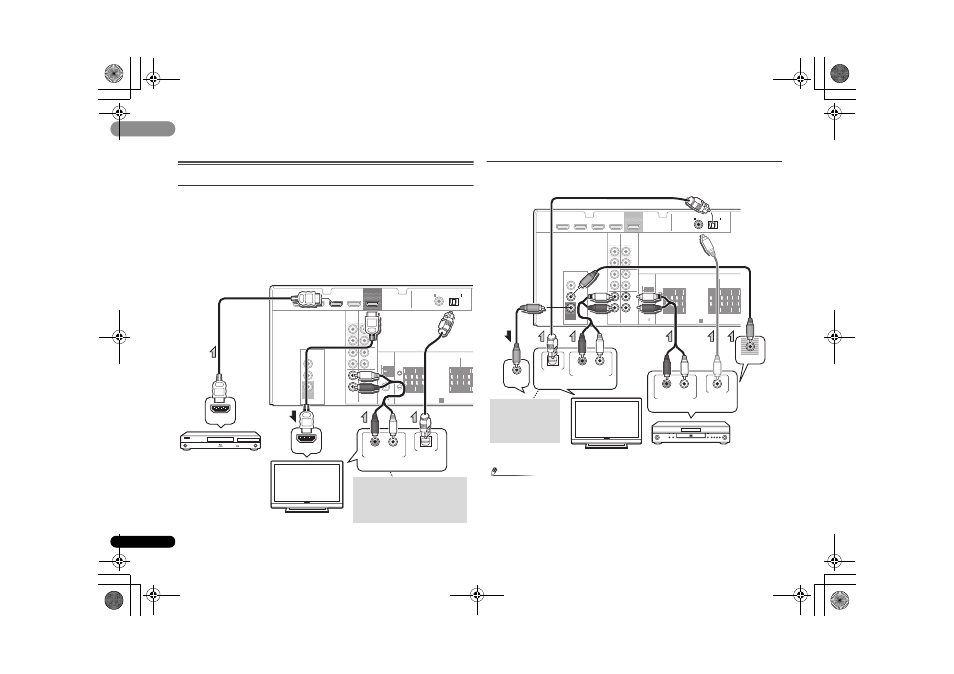

Подключение с помощью HDMI
При наличии устройства с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.),
его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
• Следующее подключение/настройка требуется для прослушивания звучания телевизора
через ресивер.
-
Если телевизор не поддерживает функцию возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного аудиоканала через HDMI, звук с телевизора
вводится в ресивер через терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в HDMI SET на ON (см.
ARC
настройка
на стр. 27).
Подключение компонента без разъема HDMI
На данном рисунке показаны подключения телевизора и проигрывателя DVD (или другого
компонента воспроизведения) без разъема HDMI к ресиверу.
Примечание
• Для прослушивания аудио с проигрывателя DVD, подключенного к этому ресиверу с
помощью коаксиального кабеля, прежде всего, переключитесь на вход
DVD
, затем
нажмите кнопку
SIGNAL SEL
, чтобы выбрать аудиосигнал
C1
(КОАКСИАЛЬНЫЙ 1) (см.
Выбор входного аудиосигнала на стр. 17).
HDMI
VIDEO
L
R
R
L
COAXIAL
AUDIO
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE
OUT
SURR BACK
PRE OUT
L
R
(Single)
(
CD-R / TAPE
)
IN
CD/SAT
MONITOR
OUT
CD/SAT
DVD
IN
TV
IN
IN
DVD
DVR/BDR IN
DVD IN
BD IN
CD/SAT
(
TV
)
IN
1
IN
1
FM
UNBAL
75
AM LOOP
FRONT
CENTER
SURRO
R
R
L
HDMI IN
HDMI OUT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
Выберите один
Телевизор, совместимый
с HDMI/DVI
Совместимый с HDMI/
DVI проигрыватель
Blu-ray Disc
Если телевизор не поддерживает
функцию возвратного аудиоканала
через HDMI, данное подключение
требуется для прослушивания
звучания телевизора через ресивер.
HDMI
VIDEO
L
R
R
L
COAXIAL
AUDIO
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE
OUT
SURR BACK
PRE OUT
L
R
(Single)
(
CD-R / TAPE
)
IN
CD/SAT
MONITOR
OUT
CD/SAT
DVD
IN
TV
IN
IN
DVD
DVR/BDR IN
DVD IN
BD IN
CD/SAT
(
TV
)
IN
1
IN
1
FM
UNBAL
75
AM LOOP
FRONT
CENTER
SURROUND
R
L
R
L
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
VIDEO IN
VIDEO OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное подключение
требуется для
прослушивания звука
телевизора через
ресивер.
