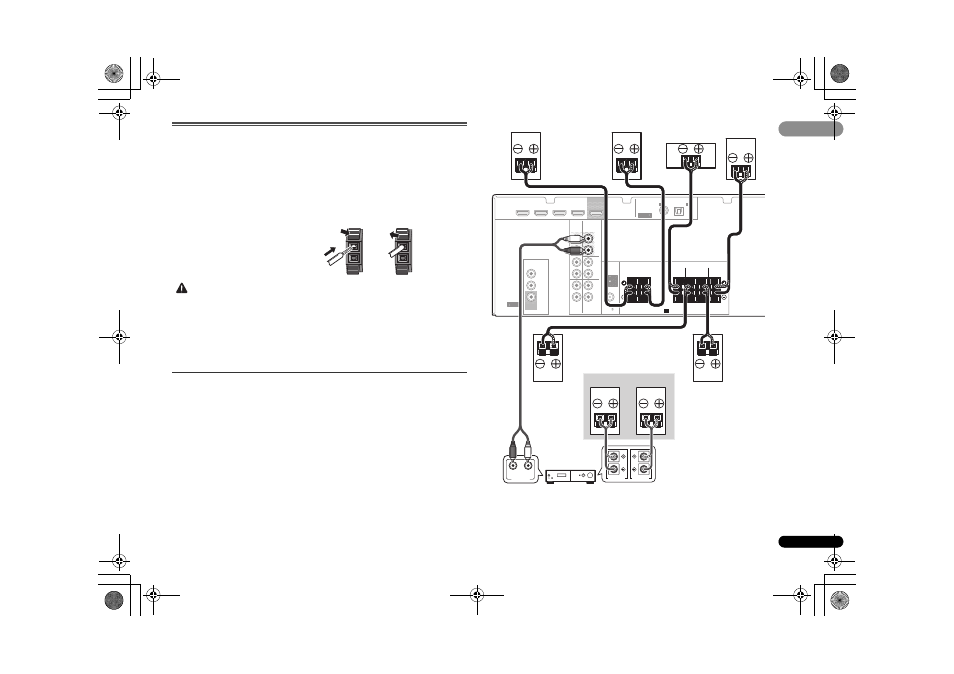

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и отрицательный (+/
–) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
Подключайте устройство к сети переменного тока только после завершения всех
соединений.
Подключение проводов
ОСТОРОЖНО
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к
любым неизолированным деталям.
• Оголенные концы провода громкоговорителя должны быть обязательно вставлены в
контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания
(срабатывание защиты) в целях безопасности.
Подключите задние громкоговорители объемного звучания
Подключите выходы SURR BACK PRE OUT на устройстве к дополнительному усилителю, чтобы
добавить тыловой громкоговоритель.
• Для одного громкоговорителя можно также подключать дополнительный усилитель к
выходам PRE OUT заднего тылового канала. В этом случае подключайте усилитель только
к левому (
L (Single)
) разъему.
1 Откройте защитные выступы и
вставьте оголенный провод.
2 Отпустите защитные выступы.
1
2
HDMI
VIDEO
L
R
R
L
COAXIAL
AUDIO
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE
OUT
SURR BACK
PRE OUT
L
R
(Single)
(
CD-R / TAPE
)
IN
CD/SAT
MONITOR
OUT
CD/SAT
DVD
IN
TV
IN
IN
DVD
DVR/BDR IN
DVD IN
BD IN
CD/SAT
(
TV
)
IN
1
IN
1
FM
UNBAL
75
AM LOOP
FRONT
CENTER
SURROUND
SUBWOOFER
R
L
R
L
ANALOG
R
L
AUDIO IN
SPEAKER
R
SPEAKER
L
Центральный
Правый
объемного
звучания
Передний правый
Передний левый
Низкочастотный
громкоговоритель
Левый
объемного
звучания
Правый задний
канал
Левый задний
канал
Усилитель заднего канала объемного звучания
