32
03
Подключение оборудования

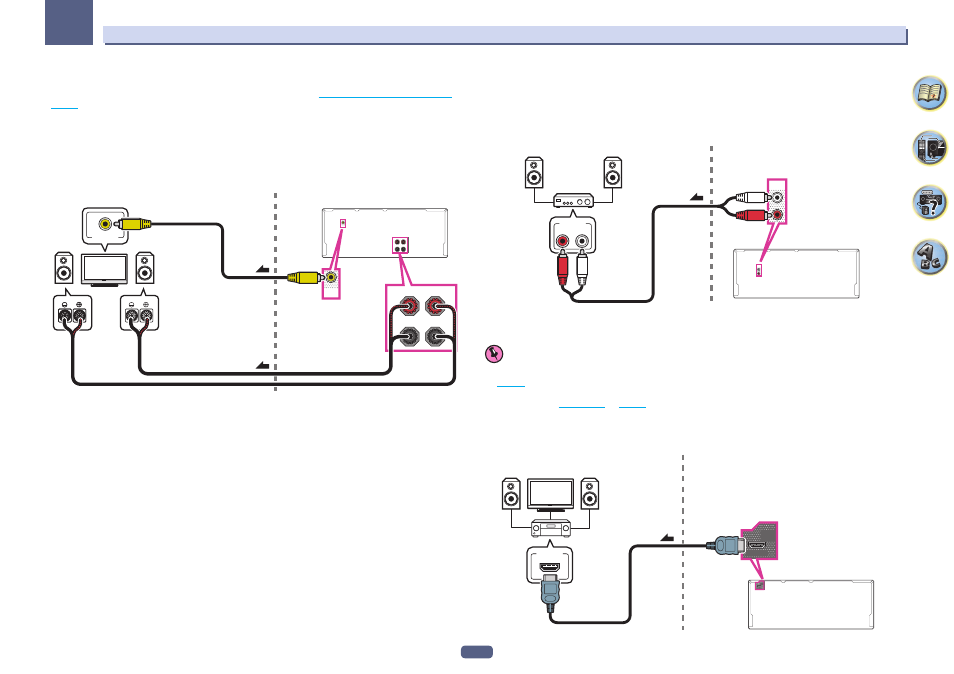

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в
Настройка акустической системы
(
стр. 89
).
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
R
Под-зона (
ZONE 2)
Основная зона
VIDEO IN
L
(Single)
ZONE 2
OUT
SURROUND BACK
R
L
(Single)
ZONE 2
OUT
SURROUND BACK
R
L
2
1
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
%
Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ZONE 3
OUT
ZONE 3
OUT
R
L
AUDIO IN
Под-зона (
ZONE 3)
Основная зона
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(
стр. 94
).
!
Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см.
HDMI Setup
на
стр. 62
.
%
Подключите отдельный ресивер к терминалу HDMI OUT 2 (HDZONE) на данном
ресивере.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 2
(HD ZONE)
SELECTABLE
OUT 2
(HD ZONE)
SELECTABLE
HDMI IN
Под-зона (
HDZONE)
Основная зона
