29
03
Подключение оборудования

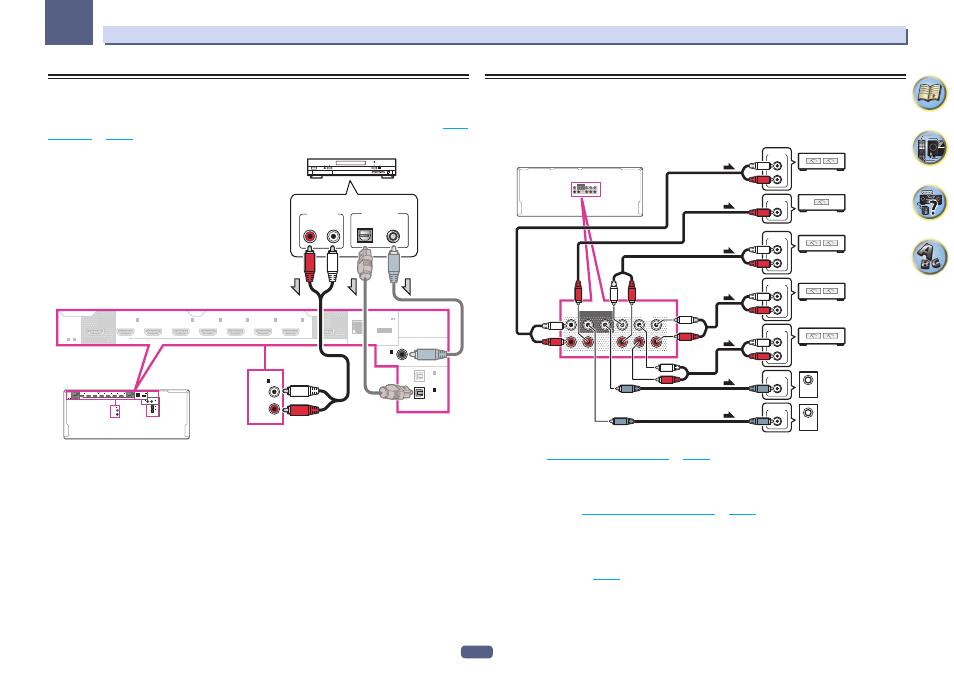

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
Меню
Input Setup
на
стр. 39
).
HDMI
LAN (10/100)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGNABLE
1
-
7
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
IN
7
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
ASSIGNABLE
IN
1
(CD)
HDMI
LAN
(10/100)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGNABLE
1
-
7
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
IN
7
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
ASSIGNABLE
IN
1
(CD)
Проигрыватель CD, др.
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
Выберите один
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов
предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,
выполните подключения, показанные ниже.
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK FH / FW
(Single)
FRONT
CENTER
L
R
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK FH / FW
(Single)
FRONT
CENTER
L
R
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель
переднего канала
Усилитель
центрального канала (моно)
Усилитель канала
объемного звучания
Усилитель переднего
верхнего или переднего
бокового канала
Усилитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель 1
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 2
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см.
Настройка громкоговорителей
на
стр. 85
) на LARGE.
!
Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-
тель только к левому (SURROUND BACK L (Single)) терминалу.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в
Настройка акустической системы
на
стр. 89
.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-
говорителей на SP: OFF (
стр. 70
) или просто отсоедините все громкоговорители, подключенные непо-
средственно к ресиверу.
