31
03
Подключение оборудования
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до четырех независимых систем в отдельных
комнатах после того, как выполнены соответствующие подключения MULTI-ZONE.
В четырех зонах одновременно можно воспроизводить различные источники, или, в зависимости от
потребностей, можно также использовать одинаковый источник. Питание на основную и под-зоны пода-
ется раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного телевизора, низкочастотного громкоговори-
теля и громкоговорителей для первичной (ZONE 2) под-зоны, и отдельного усилителя (и громкоговори-
телей) для вторичной (ZONE 3) под-зоны. Также потребуется отдельный усилитель, если терминалы
громкоговорителей не используются для первичной под-зоны (подробнее см. Настройка MULTI-ZONE с
использованием терминалов громкоговорителей (ZONE 2) на стр. 32 ).
Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного
аппарата также можно воспроизводить как HDZONE.
Здесь указаны три настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
! Для использования многозонной функции требуется изменить настойки в ZONE Setup ( стр. 94 ).
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
( стр. 94 ).
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2, ZONE 3 и HDZONE:
Под-зона Доступные функции входа
ZONE 2
<a>
DVD , SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB , TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы и композитные видеосигналы.)
ZONE 3
<a>
DVD , SAT/CBL, DVR/BDR, VIDEO, TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы)
HDZONE
(HDMI)
<b>
BD , DVD, SAT/CBL, DVR/BDR, VIDEO, HDMI 1, HDMI 2, HDMI 3, HDMI 4,
HDMI 5 /MHL, HDMI 6, HDMI 7
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить конвертирование аудио и видеосигналов, поступающих с входных терминалов HDMI,
цифровых входных терминалов (OPTICAL и COAXIAL) и входных терминалов COMPONENT VIDEO для последующего
вывода на ZONE 2.
! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 3.
! При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в
основной зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет
выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для под-зоны.
b ! Входы, которые могут переключаться различаются в зависимости от назначения терминалов HDMI IN 1 до IN 7. В
момент отгрузки с завода входные терминалы назначены на DVD, SAT/CBL, DVR/BDR, VIDEO, HDMI 5/MHL, HDMI 6 и
HDMI 7
, в порядке начиная с терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 4, HDMI 6 или HDMI 7 в основной зоне, можно будет выбрать только тот вход,
который выбран в основной зоне для HDZONE. (Можно будет выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.

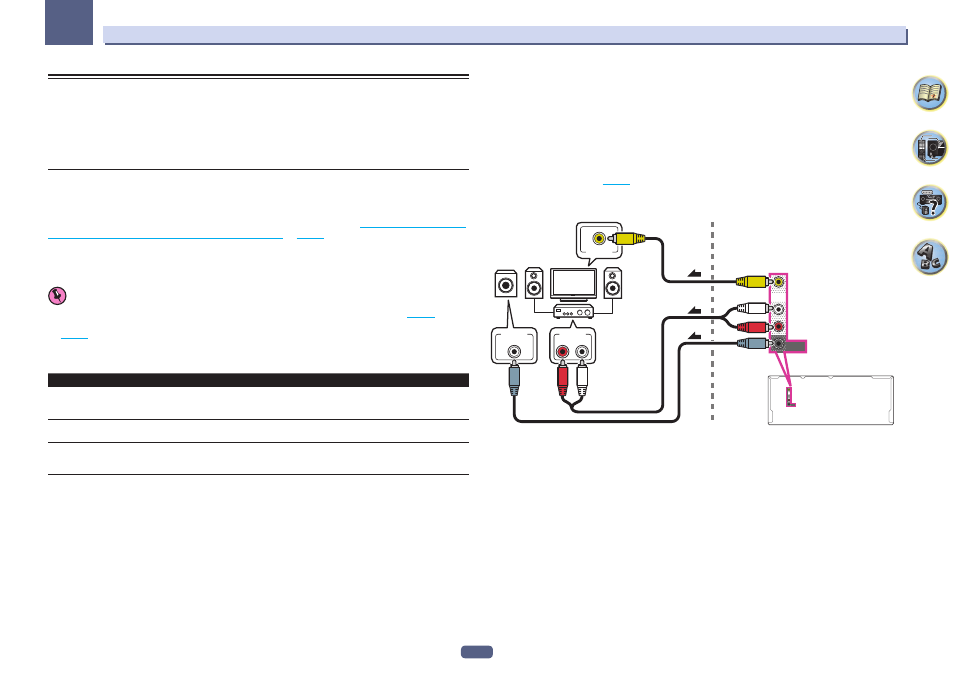

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON ( стр. 94 ).
3 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
ZONE 2 SUBWOOFER
ZONE 2 OUT
ZONE 2
SUBWOOFER
ZONE 2
OUT
R L
AUDIO IN LINE LEVEL
INPUT
VIDEO IN
Под-зона (ZONE 2) Основная зона 3
2 1
