Подключение дополнительного адаптера bluetooth, Подключение антенн, Использование внешних антенн – Инструкция по эксплуатации Pioneer VSX-821
Страница 21: Внимание
21
Ru
02
02
Подключение дополнительного АДАПТЕРА
Bluetooth
®
Когда к аппарату подключен беспроводный АДАПТЕР
Bluetooth
(Pioneer, Модель № AS-BT100 или AS-BT200)), для
прослушивания музыки по беспроводной связи можно
использовать устройство с беспроводным интерфейсом
Bluetooth
(сотовый телефон, цифровой музыкальный плейер и т.д.).

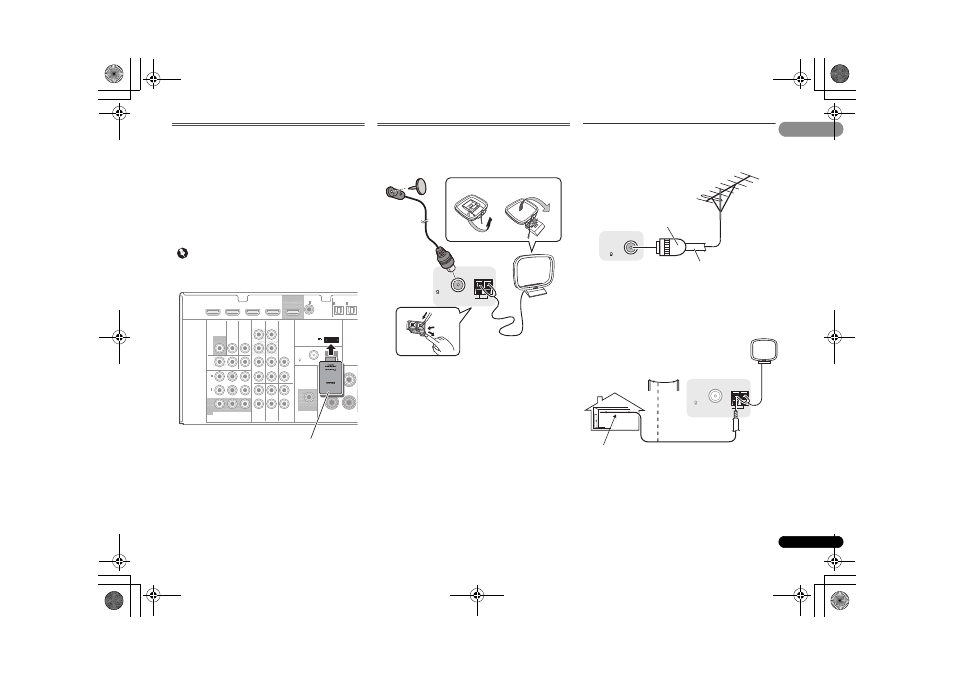

Подключите АДАПТЕР Bluetooth к терминалу
ADAPTER PORT
на задней панели.
• Инструкции по проигрыванию устройства с беспроводным
интерфейсом
Bluetooth
, см.
Соединение (спаривание)
АДАПТЕРА Bluetooth и устройства с беспроводным
интерфейсом Bluetooth
на стр. 30.
Внимание
• Не передвигайте ресивер с присоединенным
АДАПТЕРОМ Bluetooth. Это может привести к
повреждению или неисправности контакта.
Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну FM,
как показано ниже. Для улучшения приема и качества звука
подключите внешние антенны (см. раздел
Использование
внешних антенн
ниже).
1 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную антенну
на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4 Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной от 5 м дo 6 м
к гнезду AM антенны, не отсоединяя прилагаемую рамочную
антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально на
улице.
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
ANTENNA
O
ASSIGNABLE
ASSIGN
ABLE
AS
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAP
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
АДАПТЕР
Bluetooth
®
VSX-826
ANTENNA
FM UNBAL
75
AM LOOP
2
1
3
4
рис. a
рис. б
ANTENNA
FM UNBAL
75
Одноконтактный разьем
PAL
Коаксиальный кабель с
сопротивлением 75
ANTENNA
FM UNBAL
75
AM LOOP
Наружна
я антенна
от 5 м до 6 м
Комнатная антенна
(с виниловой
изоляцией)
