Подключение телевизора и компонентов
воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP)
(проигрыватель Blu-ray Disc, и др.), его можно подключить к
данному ресиверу с помощью имеющегося в продаже кабеля
HDMI.
Если телевизор и компоненты воспроизведения поддерживают
функцию Control с HDMI, можно использовать обычные функции
Control с HDMI (см.
Функция Управление с HDMI
на стр. 43).
• Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
-
Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и телевизор
через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора вводится в
ресивер через терминал HDMI, поэтому нет необходимости
подсоединять аудиокабель. В таком случае, установите
параметр ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 43).
Внимание
• Только VSX-821:
-
Если ресивер подключается к телевизору с помощью кабеля
HDMI, экранный дисплей (OSD) не будет отображаться.
Убедитесь, что для подключения используется стандартный
аналоговый видеокабель RCA. В таком случае,
переключитесь на аналоговый вход телевизора, чтобы
увидеть экранный дисплей устройства на телевизоре (для
настройки и т.д.).
-
Если функция Control с HDMI установлена на ON, ресивер
подключен к совместимому телевизору кабелем HDMI и
вход телевизора переключается на композитный или
компонентный, то вход ресивера может автоматически
переключиться на TV/SAT. Если это произойдет,
переключите вход ресивера обратно на начальный вход или
установите на OFF функцию Control с HDMI (см.
HDMI
Setup
на стр. 43).
MONITOR
OUT
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
VIDEO IN
HDMI IN
HDMI OUT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL

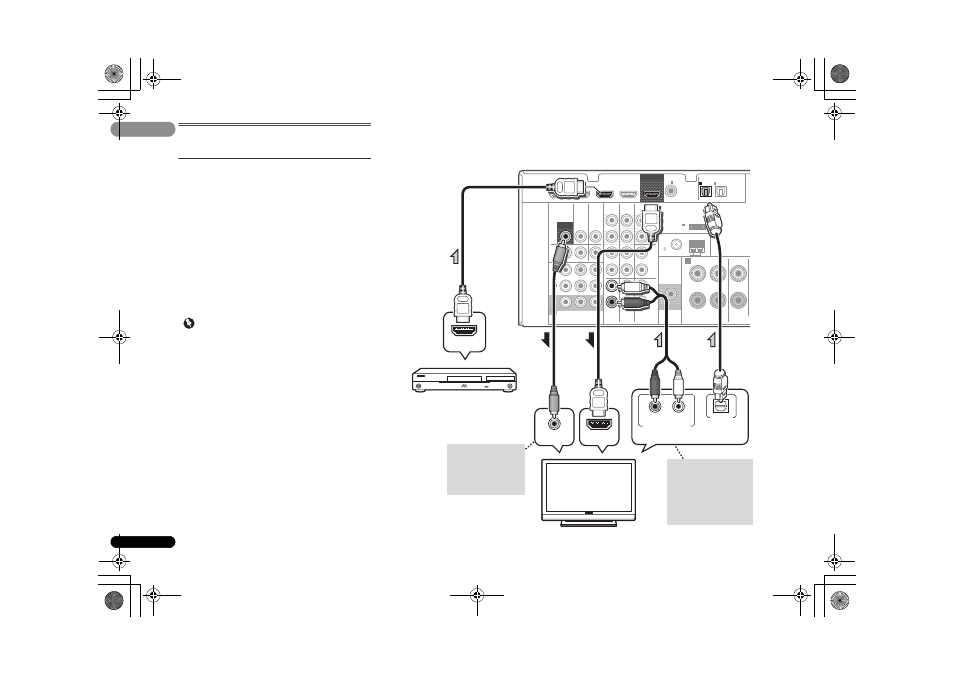

Выберите один
Телевизор, совместимый с HDMI/DVI
Совместимый с HDMI/DVI
проигрыватель дисков Blu-ray
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется
для прослушивания
звучания телевизора через
ресивер.
Только VSX-821:
Это
подключение
необходимо, чтобы
увидеть экранный
дисплей устройства на
телевизоре.
