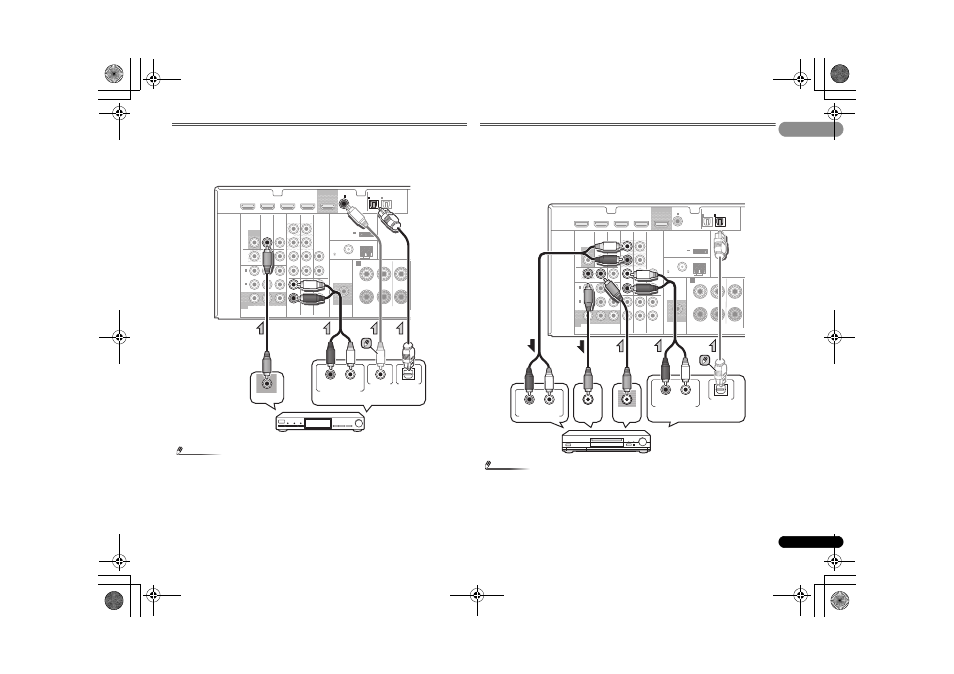

Подключение спутникового ресивера или другой цифровой приставки
Спутниковые и кабельные ресиверы, а также цифровые радио ресиверы являются примерами так
называемых «приставок».
• Если приставка или видеокомпонент также имеют выход HDMI или выход компонентного видео,
его тоже можно подключить. Подробнее см. раздел
Подключение с помощью HDMI
на стр. 16
или
Использование разъемов компонентного видео
на стр. 20.
Примечание
• Для прослушивания аудио с компонента-источника, подключенного к этому ресиверу с
помощью коаксиального кабеля, прежде всего, переключитесь на TV/SAT, затем нажмите
кнопку SIGNAL SEL, чтобы выбрать аудиосигнал C1 (КОАКСИАЛЬНЫЙ1) (см. Выбор
входного аудиосигнала на стр. 26).
Подключение рекордера HDD/DVD, рекордера Blu-ray Disc и других
источников видеосигнала
Данный ресивер имеет аудио и видео входы и выходы, пригодные для подключения аналоговых или
цифровых видео рекордеров, включая рекордеры HDD/DVD и рекордеры Blu-ray Disc.
• Только сигналы, которые подводятся к разъему VIDEO IN, могут выводиться с разъема VIDEO
OUT.
• Аудиосигналы, которые подводятся через цифровой терминал, будут выводиться с аналогового
терминала.
Примечание
• Для прослушивания аудио с компонента-источника, подключенного к этому ресиверу с
помощью оптического кабеля, прежде всего, переключитесь на вход DVR/BDR, затем
нажмите кнопку SIGNAL SEL, чтобы выбрать аудиосигнал O2 (ОПТИЧЕСКИЙ2) (см.
Выбор входного аудиосигнала на стр. 26).
