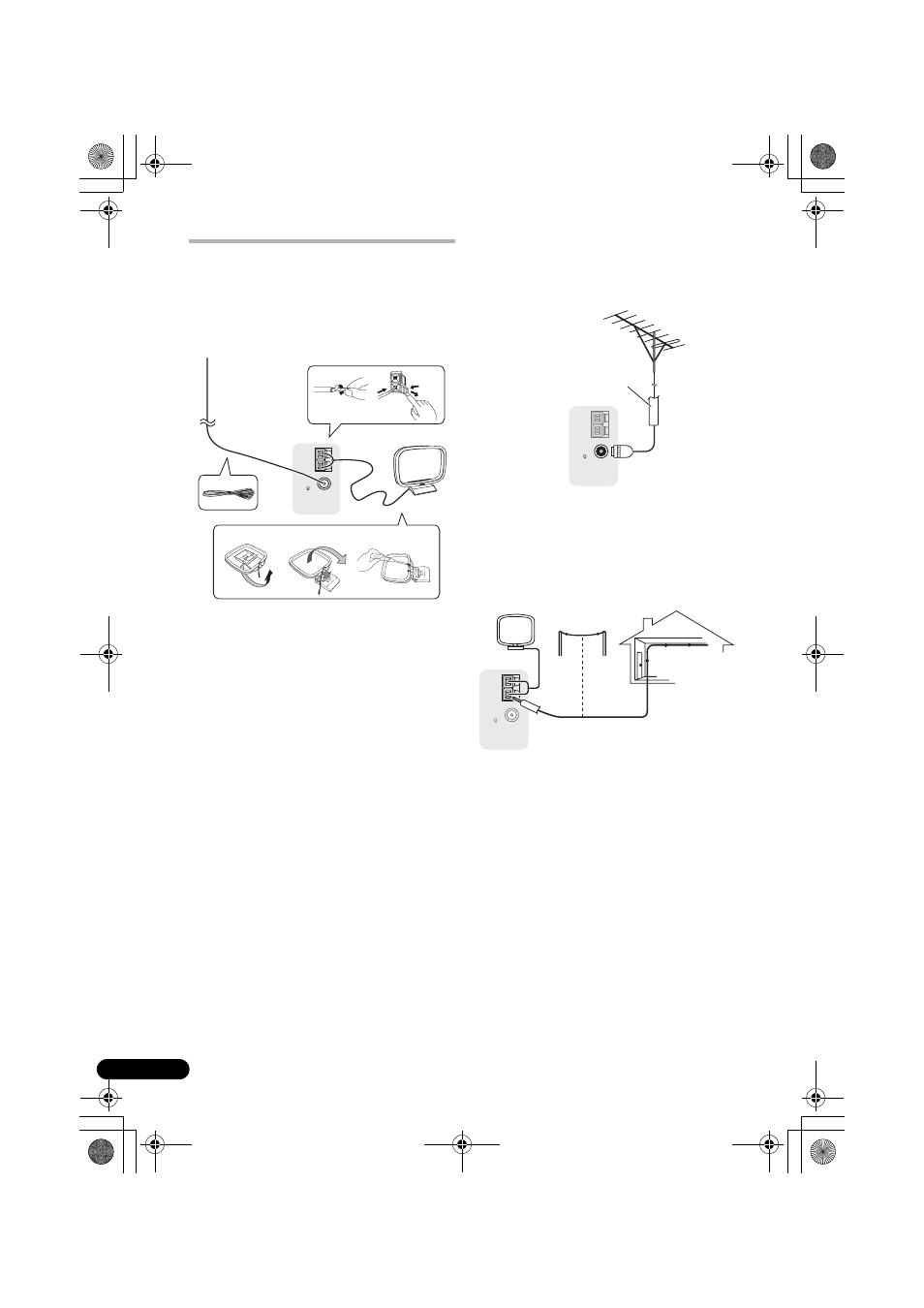

Подключение антенн AM/FM
Подключите рамочную антенну АМ и
проволочную антенну FM, как показано ниже.
Для улучшения приема и качества звучания,
подключите внешние антенны (см.
Подключение внешних антенн ниже).
1
Снимите предохранительные щитки с
контактов антенны AM.
2
Откройте защитные выступы, вставьте
по одному проводу в каждый разъем до
конца, затем отпустите выступы для
фиксации проводов антенны AM.
3
Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните
стойку в направлении стрелки (рис. а), затем
закрепите рамочную антенну на стойке с
помощью зажима (рис. б).
• Чтобы установить антенну AM на стене или
другой поверхности, сначала прикрепите
стойку к поверхности с помощью винтов
(рис. в), а затем закрепите антенну на стойке.
Убедитесь в качестве приема.
4
Установите антенну AM на плоскую
поверхность и в направлении наилучшего
приема.
5
Подключите проволочную антенну FM
таким же образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы
антенна свешивалась или спутывалась.
Подключение внешних антенн
Для улучшения приема в диапазоне FM,
подключите внешнюю антенну FM к FM
UNBAL 75
Ω.
Для улучшения приема в диапазоне AM
подключите к разъемам AM LOOP провод
длиной 5 м дo 6 м с виниловой изоляцией, не
отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально снаружи.
AM
LOOP
FM
UNBAL
75
ANTENNA
3
1
2
4
5
рис. а
рис. б
рис. в
AM
LOOP
FM
UNBAL
75
ANTENNA
75
Ω коаксиальный
кабель
AM
LOOP
FM
UNBAL
75
ANTENNA
Внешняя
антенна
5 м до 6 м
Комнатная
антенна
(провод с
виниловым
покрытием)
