Двухканальное усиление громкоговорителей
Двухканальное усиление происходит при
подключении высокочастотной головки и
низкочастотной головки громкоговорителей к
различным усилителям для лучшего
срабатывания кроссовера. Для этого
используемые громкоговорители должны быть
совместимы с двухканальным усилением
(иметь отдельные терминалы для высоких и
низких частот), и повышение качества
звучания будет зависеть от типа используемых
громкоговорителей.
ПРЕДУПРЕЖДЕНИЕ
• Большинство громкоговорителей с
терминалами High и Low имеют две
металлические пластины, соединяющие
терминалы High и Low. При
двухканальном усилении
громкоговорителей данные пластины
необходимо удалить во избежание
серьезных повреждений усилителя. Для
получения дополнительной информации
см. руководство для громкоговорителя.
• Если используемые громкоговорители
имеют съемный разделительный фильтр,
убедитесь в том, что при подключении
двухканального усиления он не снят. Это
может привести к повреждению
громкоговорителей.

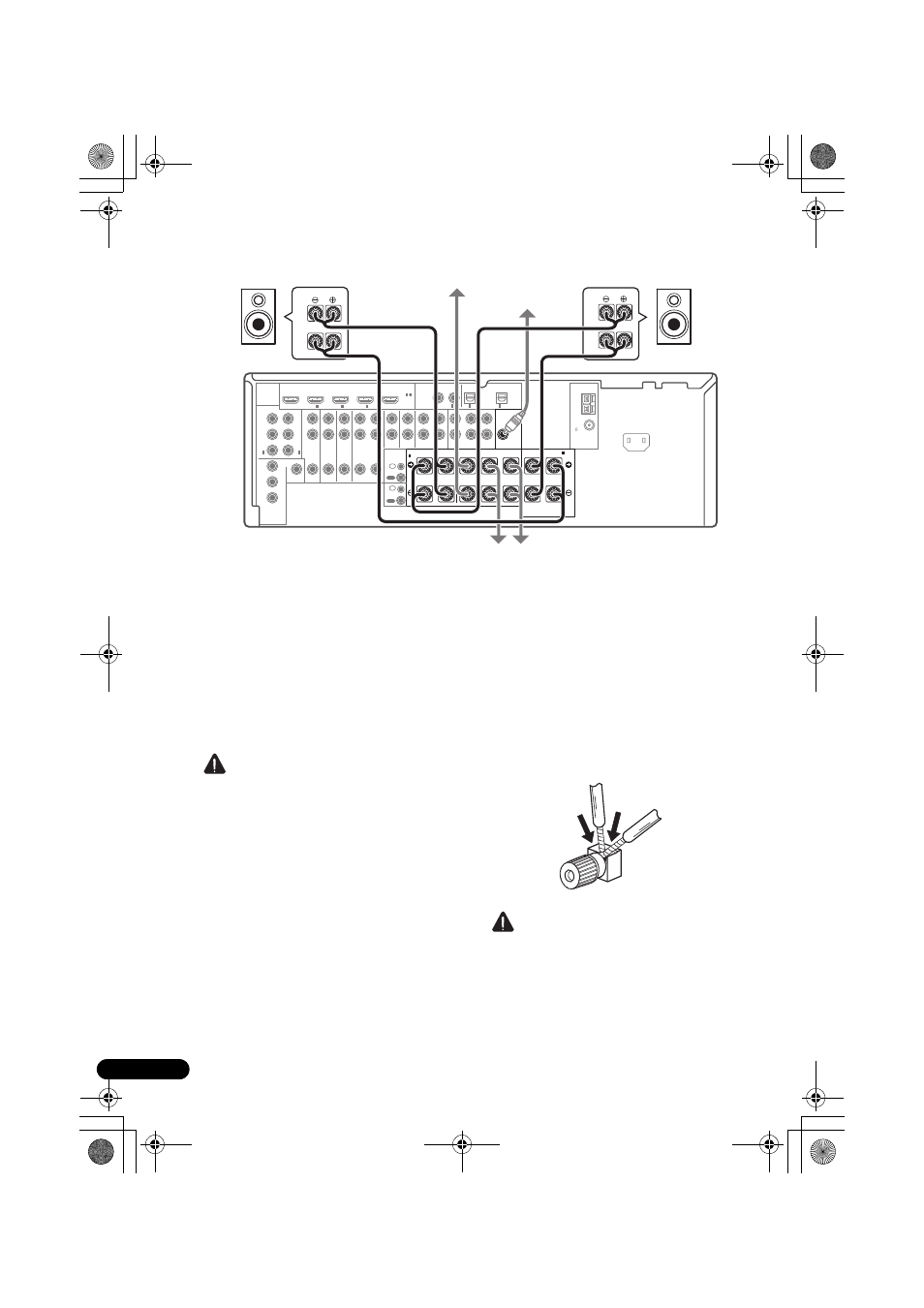

Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подключаться с
помощью двухпроводного подключения, если
они поддерживают двухканальное усиление.
• При использовании данных подключений,
настройка Surr Back System не
производит никакого эффекта.
• Для двухпроводного подключения
громкоговорителя подключите два кабеля
громкоговорителя к разъему
громкоговорителя на ресивере.
ПРЕДУПРЕЖДЕНИЕ
• Не подключайте различные громкоговорители
к одному и тому же терминалу таким образом.
• Также, при выполнении двухпроводного
подключения, учитывайте меры
предосторожности для двухканального
усиления, показанные слева.
