Подключение проигрывателя DVD без выхода HDMI

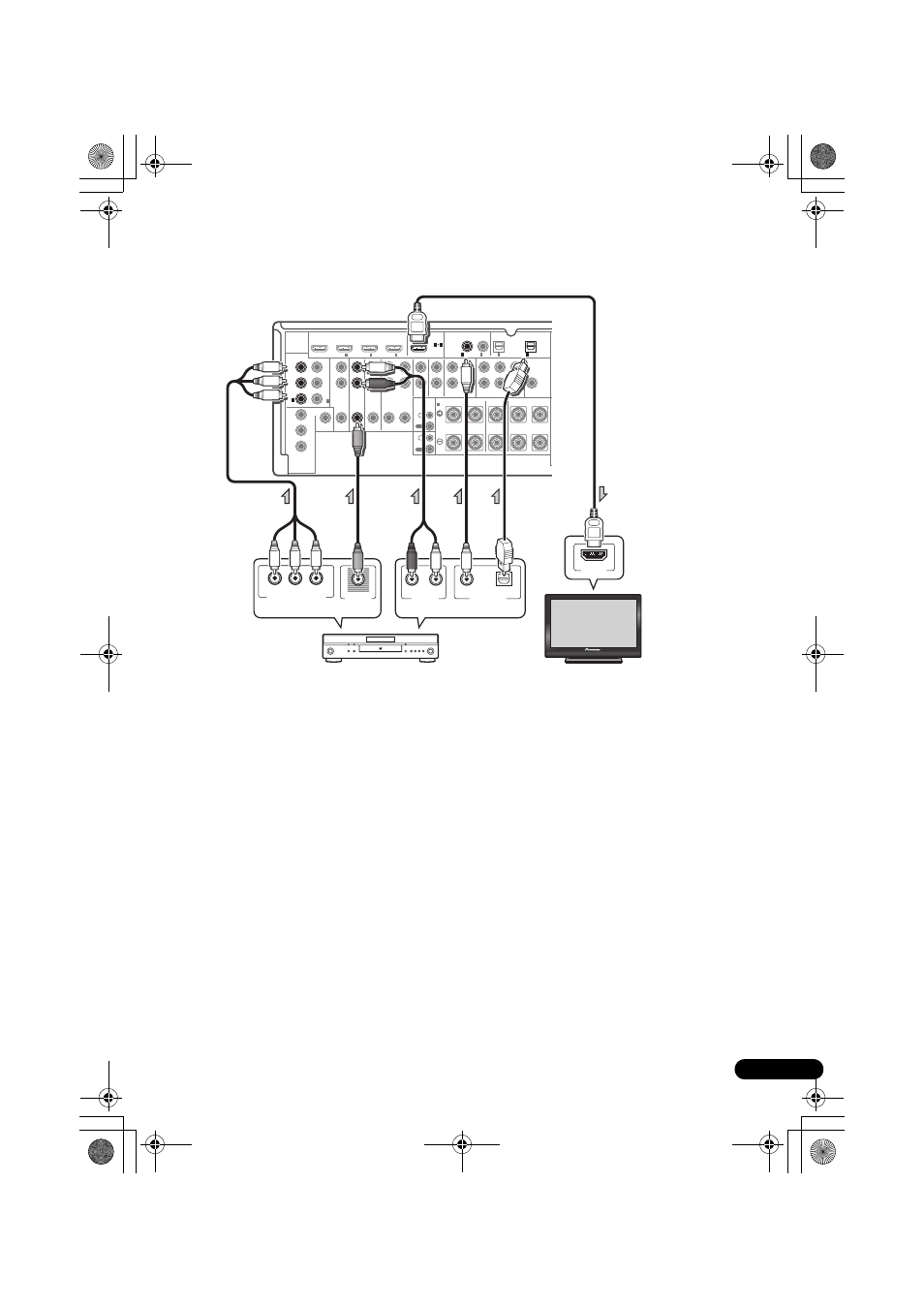

На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя DVD
(или другого компонента воспроизведения без выхода HDMI) к ресиверу.
• Для прослушивания звучания телевизора
через ресивер, подключите ресивер и
телевизор через аудиокабели.
• По сравнению с композитным видео,
компонентное видео должно обеспечить
значительно более высококачественное
изображение. Также можно
воспользоваться преимуществами видео с
прогрессивной разверткой (если, источник
сигнала и телевизор поддерживают этот
формат), что обеспечивает очень
устойчивое изображение без мерцания.
Узнать, поддерживает ли ваше
оборудование видео с прогрессивной
разверткой, можно в документации к
телевизору и компоненту-источнику
видеосигнала.
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE ASSIGNABLE
HDMI DIGITAL
AUDIO
COAXIAL
SUBWOOFER SUBWOOFER CD-R CD
OUT IN
DVR
OUT IN
IR
R L L R FRONT CENTER SURROUND
CON-
TROL
IN
AUX
IN DVD
IN
MONITOR OUT
VIDEO
COMPONENT
VIDEO
TV / SAT
IN
ZONE2
AUDIO
OUT
L Y
P B PB
P R
Y
PB
PR
PR
Y
R
FRONT CENTER SURROUND
OPTICAL
PRE OUT
SPEAKERS
MULTI CH IN
BD IN IN
IN
OUT
IN
OUT
1
IN 1 IN 2
IN OUT 2 IN 3 IN (DVD)
(DVD) (DVR)
1 IN (TV/SAT) 1 IN (CD) 2 IN (DVR) 2
3 1
A
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT VIDEO OUT
Y P B P R
COMPONENT VIDEO OUT
HDMI IN
Проигрыватель DVD, др.
VSX-1019AH
Монитор, совместимый с
HDMI/DVI, или телевизор с
плоским экраном
Выберите один Выберите один
