Страница 13
1 Кабельная стяжка
# Перед тем как затянуть стяжки, убедитесь,
что провода подсоединены и скреплены пра-
вильно.
# Стяжка должна быть обернута вокруг изо-
ляции и не должна касаться неизолированной
частипровода.
# Обрежьте лишнюю длину стяжек.

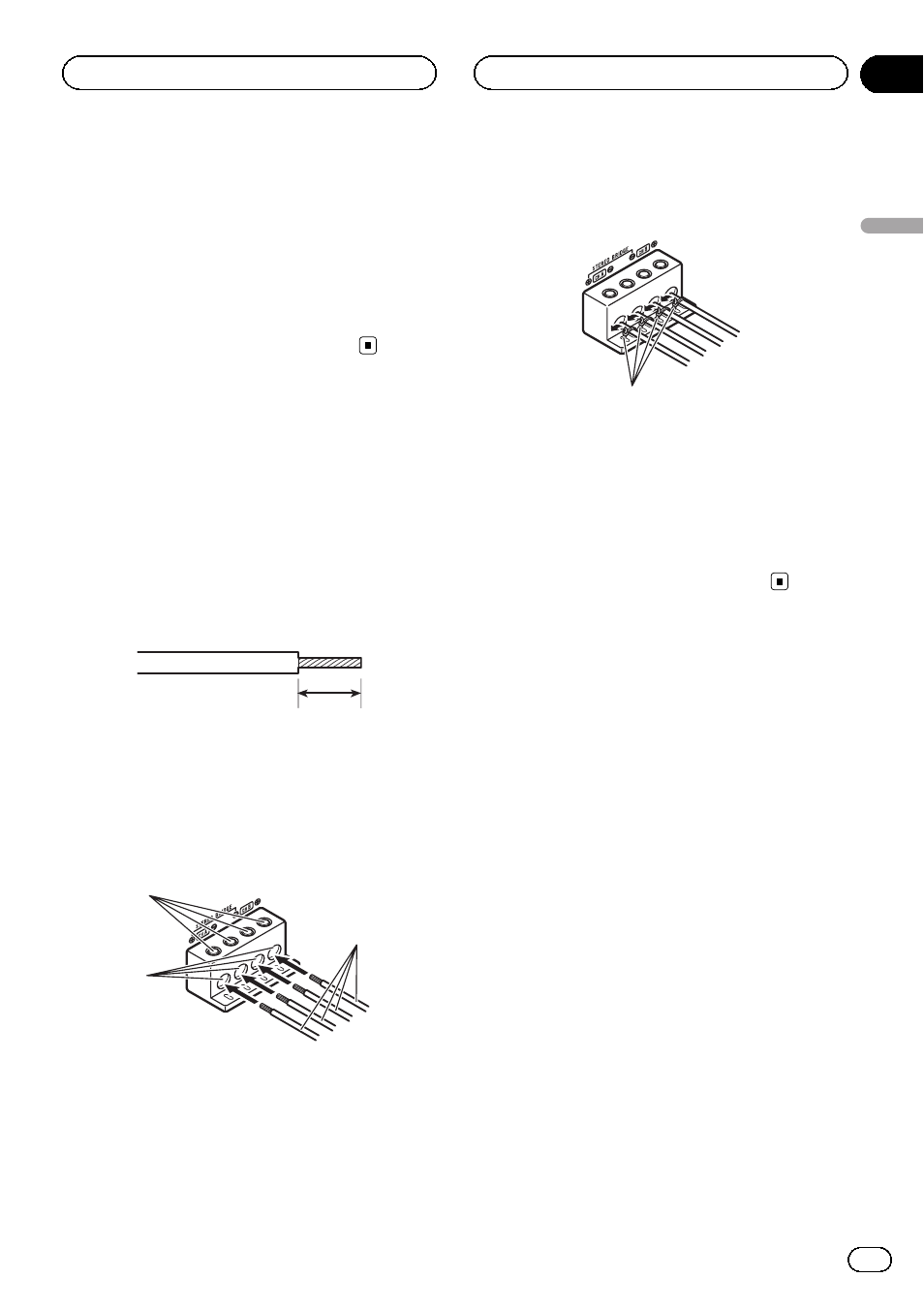

Подключение проводов к
выходным клеммам
громкоговорителей
Для подключения громкоговорителей ис-
пользуйте провод калибра от 12 AWG до
18 AWG.
1 С помощью кусачек или режущего
инструмента очистите от изоляции уча-
сток провода длиной от 14 мм до 16 мм.
1
1 от 14 мм до 16 мм
2 Подключите провода громкоговори-
теля к выходным клеммам громкогово-
рителя.
Плотно закрепите провода громкоговори-
теля на клеммах с помощью винтов.
1
2
3
1 Клеммные винты
2 Провода громкоговорителей
3 Выходные клеммы для подключения
громкоговорителей
3 Установите кабельные стяжки в про-
рези и затяните их вокруг проводов.
1
1 Кабельная стяжка
# Перед тем как затянуть стяжки, убедитесь,
что провода подсоединены и скреплены пра-
вильно.
# Стяжка должна быть обернута вокруг изо-
ляции и не должна касаться неизолированной
частипровода.
# Обрежьте лишнюю длину стяжек.
Ru
13
Раздел
03
Подключение
устройств
Подключение устройств
