! Для затягивания и ослабления винта
контактной клеммы усилителя и для за-
тяжки крепления провода используйте
входящий в комплект поставки шести-
гранный ключ. Будьте осторожны, не за-
тягивайте этот винт слишком сильно —
можно повредить провод.
ВНИМАНИЕ
Для затяжки винтов крепления провода на
клемме используйте входящий в комплект по-
ставкишестигранный ключ. Прииспользова-
нии доступного в открытой продаже длинного
шестигранного ключа можно приложить сли-
шком большое усилие затяжки, что может
привести к повреждению клеммы или про-
вода.
Подключение клеммы
питания
ПРЕДУПРЕЖДЕНИЕ
! Рекомендуется использовать специальный
красный провод для подключения к акку-
мулятору ипровод заземления RD-228
(
приобретаются отдельно). Подключите
провод, предназначенный для подключе-
ния к аккумулятору, к положительной клем-
ме (+) аккумулятора автомобиля, а
провод заземления – к корпусу автомоби-
ля.
! Еслипровод, идущий от аккумулятора,
слабо закреплен на клемме с помощью
винтов, то это может вызвать перегрев, не-
поладкив работе устройства итравмы,
включая небольшие ожоги.

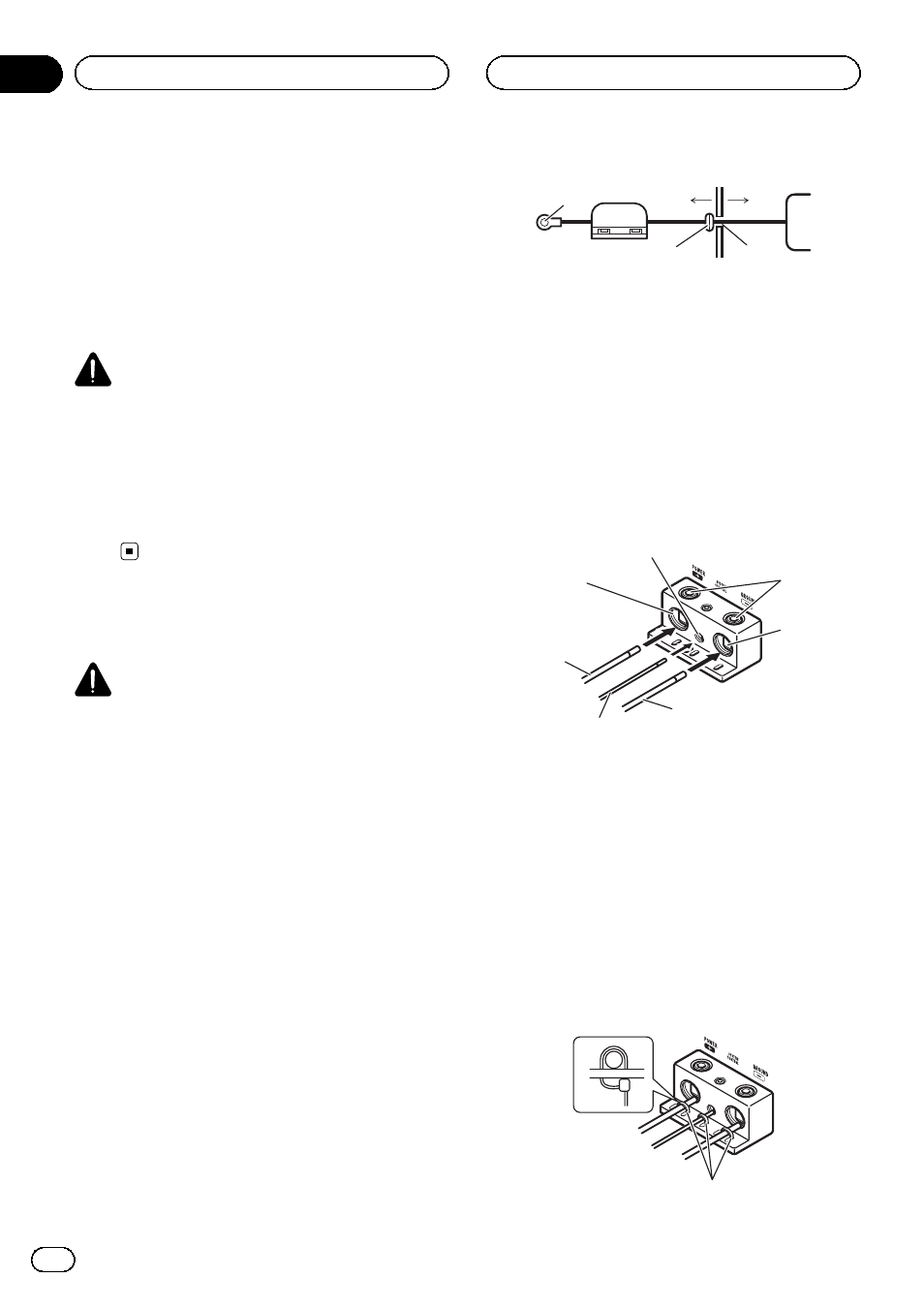

1 Проложите провод, предназначен-
ный для подключения к аккумулятору,
из отсека двигателя в салон автомоби-
ля.
После подключения всех проводов усили-
теля последним подключите провод, иду-
щий от клеммы усилителя к
положительной (+) клемме аккумулятора.
1
2
3
4
5
6
1 Положительная (+) клемма
2 Отсек двигателя
3 Салон автомобиля
4 Плавкий предохранитель (40 A) × 2
5 Вставьте кольцевое резиновое уплотне-
ние в корпус автомобиля.
6 Просверлите в корпусе автомобиля от-
верстие диаметром 14 мм.
2 Подсоедините провода к клеммам.
Плотно закрепите провода на клеммах с
помощью винтов.
1
2
3
4
5
6
7
1 Клемма питания
2 Клемма системы дистанционного упра-
вления
3 Клеммные винты
4 Клемма заземления GND
5 Провод заземления
6 Провод системы дистанционного упра-
вления
7 Провод для подключения к аккумулято-
ру
3 Установите кабельные стяжки в про-
рези и затяните их вокруг проводов.
1
Ru
12
Раздел
03
Подключение устройств
