Страница 11

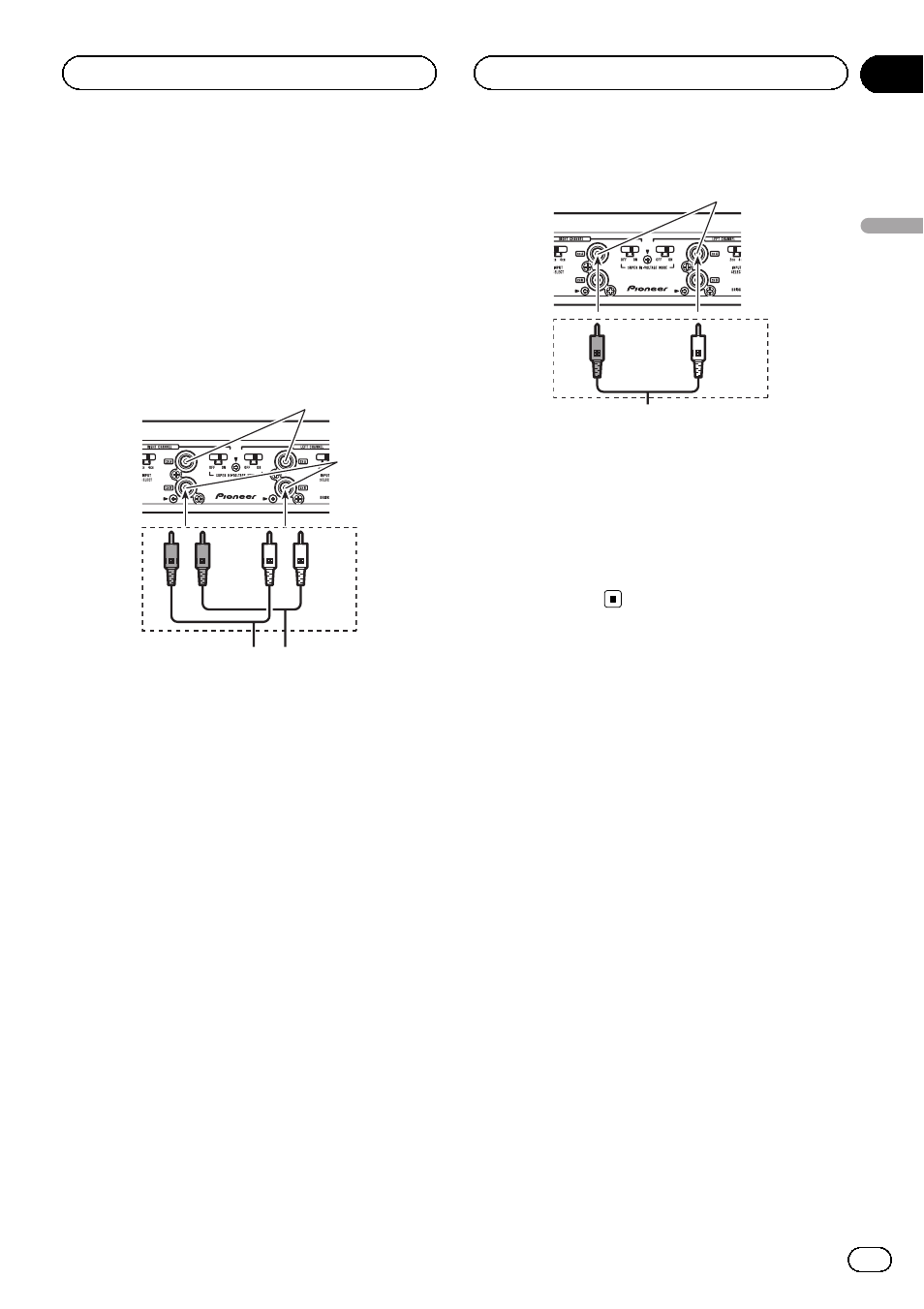

Четырехканальный / трехканальный
выход
! Установите переключатель
INPUT SELECT (выбор входа) в положе-
ние 4CH.
! Установите переключатели
LEFT CHANNEL (левого канала) и
RIGHT CHANNEL (правого канала) в оди-
наковое положение.
1
2
3
4
1 Входное гнездо А для RCA
2 Входное гнездо В для RCA
3 Соединительные провода со штекерами
RCA (
приобретаются отдельно)
4 От RS-P99 (приобретается отдельно) и т.п.
(
выход RCA)
Если используется только один входной
штекер RCA, подключайте его к гнезду A, а
не к гнезду B.
Двухканальный выход (стерео) /
(моно)
! Установите переключатель
INPUT SELECT (выбор входа) в положе-
ние 2CH.
! Установите переключатели
LEFT CHANNEL (левого канала) и
RIGHT CHANNEL (правого канала) в оди-
наковое положение.
1
2
3
1 Входное гнездо А для RCA
Для двухканального выхода подключите
штекеры RCA к входному гнезду А для
RCA.
2 Соединительные провода со штекерами
RCA (
приобретаются отдельно)
3 От RS-P99 (приобретается отдельно) и т.п.
(
выход RCA)
Непаяные клеммные
соединения
! Не подключайте провода с оголенными
сердечниками к клеммам усилителя, на-
ходящимся под напряжением (клемме
подачи питания, клемме заземления,
клемме подключения систем дистан-
ционного управления), поскольку отклю-
чение или обрыв этих проводов могут
привести к возгоранию или короткому
замыканию.
! Периодически проверяйте плотность за-
тяжкии, принеобходимости, затягивай-
те крепления контактов проводов.
! Не спаивайте и не связывайте оголен-
ные концы скрученных многожильных
проводов.
! Проверьте целостность изоляции прово-
да и затяните крепление.
Ru
11
Раздел
03
Подключение
устройств
Подключение устройств
