Подключение оборудования
2
2
21

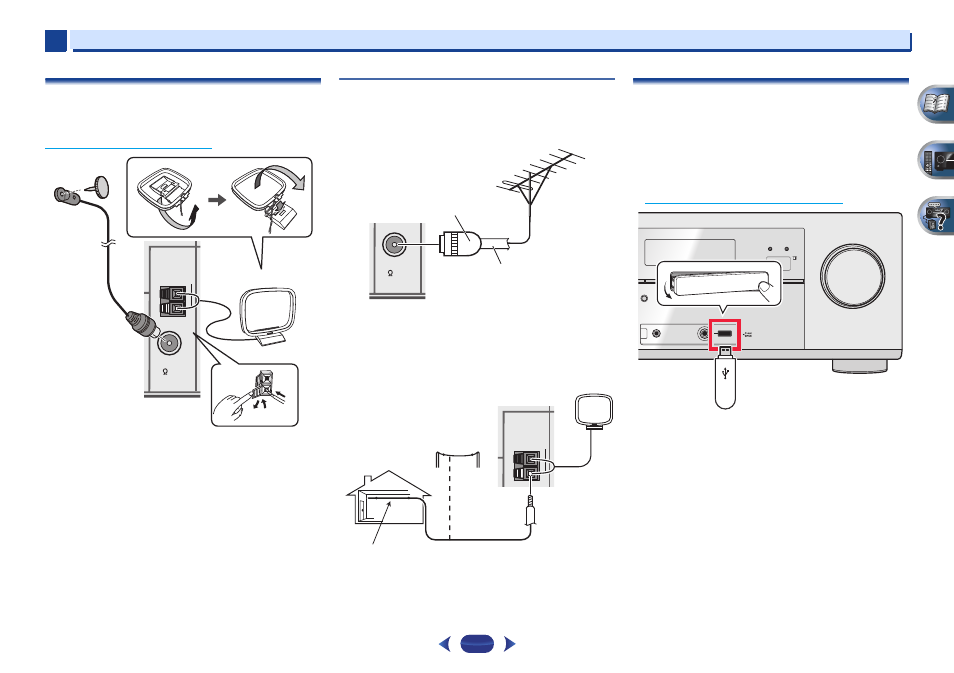

Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну
FM, как показано ниже. Для улучшения приема и качества
звука подключите внешние антенны (см. раздел
Использование внешних антенн ниже
).
1
Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2
Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки, затем закрепите рамочную антенну на
стойке с помощью зажима.
3
Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4
Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной от 5 м дo
6 м к гнезду AM антенны, не отсоединяя прилагаемую
рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально
на улице.
Подключение устройства USB
Можно проигрывать файлы аудио и фотографий, подключая
устройства USB к этому ресиверу.
Переключите ресивер в режим ожидания, затем
подключите устройство USB к терминалу USB на
передней панели данного ресивера.
•
Данный ресивер не поддерживает USB концентратор.
•
По инструкциям по воспроизведению устройства USB, см.
Воспроизведение устройства USB на стр. 28
.
ANTENNA
FM UNBAL
75
AM LOOP
2
1
3
4
FM UNBAL
75
Коаксиальный кабель с
сопротивлением 75
Ω
Одноконтактный разьем
PAL
ANTENNA
AM LOOP
Наружная
антенна
от 5 м до 6 м
Комнатная антенна
(с виниловой изоляцией)
MASTER
VOLUME
iPod iPhone iPad
DIRECT CONTROL
SOUND
RETRIEVER AIR
ADVANCED
SURROUND
MCACC
SETUP MIC
VIDEO
BAND
TUNER EDIT
TUNE
PRESET
ENTER
HDMI
iPod iPhone iPad
iPod
iPhone
iPad
ALC/
STANDARD SURR
TO SURROUND/
REAM DIRECT
USB
CONTROL
ON / OFF
Запоминающее устройство
большой емкости USB
