Подключение оборудования
2
2
18
Подключение телевизора без входа HDMI

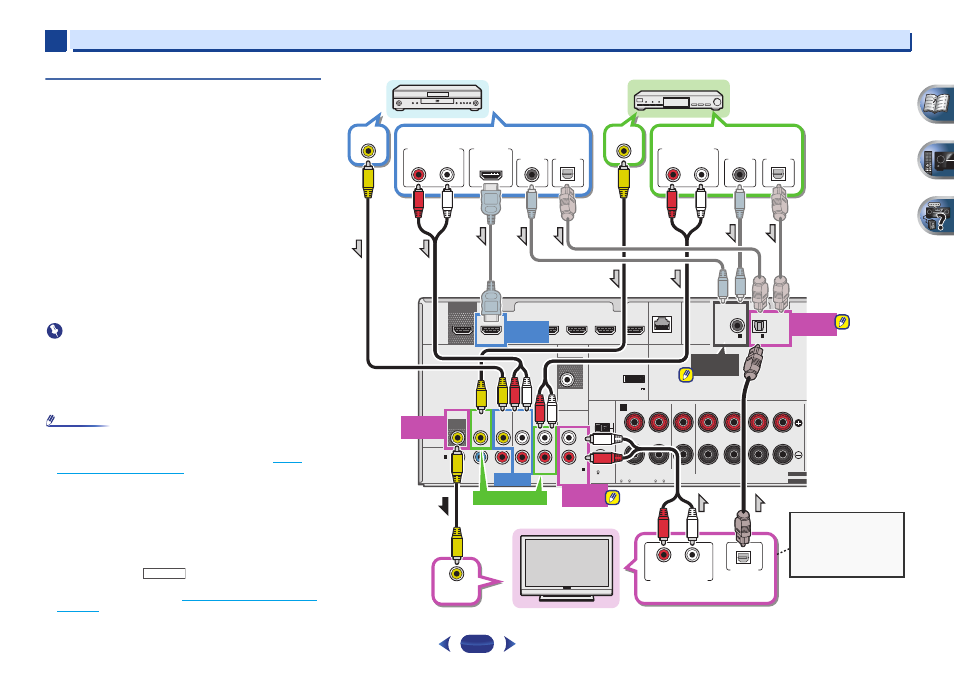

На данном рисунке показаны подключения телевизора (без
входа HDMI) и проигрывателя DVD (или другого компонента
воспроизведения) к ресиверу.
•
При использовании данных подключений, картинка не
выводится на телевизор даже при подключении
проигрывателя DVD через кабель HDMI. Подключите
видеотерминал проигрывателя DVD через композитный
кабель.
•
Для прослушивания аудиосигнала высокой четкости на
этом ресивере подсоедините кабель HDMI и используйте
аналоговый видеокабель для входа видеосигнала.
В зависимости от проигрывателя, может быть невозможно
одновременно выводить видеосигналы через HDMI и
другой видеовыход (композитный и т.д.), и может
потребоваться выполнить настройки видеовыхода. Для
более подробной информации, пожалуйста, изучите
инструкции по эксплуатации, поставляемые с
проигрывателем.
Внимание
•
Если ресивер и телевизор соединены композитным
кабелем, на экране телевизора нельзя использовать
функцию экранного меню (OSD), обеспечивающую
отображение настроек ресивера, операций и т.д. В этом
случае, следите за дисплеем передней панели ресивера при
выполнении различных операций и настроек.
Примечание
•
Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.
Меню
назначения входов на стр. 50
).
•
Только один компонент можно подключить как к
оптическому входному терминалу, так и к коаксиальному
входному терминалу. При подключении других устройств
используйте другой способ подключения аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
или коаксиального кабеля, прежде всего, переключитесь на
DVD (проигрыватель DVD) или SAT/CBL (приставка),
затем используйте
и
SIGNAL SEL
, чтобы
выбрать аудиосигнал O1 (ОПТИЧЕСКИЙ 1) или C1
(КОАКСИАЛЬНЫЙ 1) (см.
Выбор входного аудиосигнала
на стр. 25
).
RECEIVER
HDMI
VIDEO
R
L
AUDIO
COMPONENT VIDEO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
COAXIAL
LAN
(10/100)
DVD
IN
SAT/CBL
IN
MONITOR
OUT
DVD
Y
P
B
P
R
SAT/CBL
ANALOG IN
IN
IN
DVD
GAME
VIDEO
BD
SAT/CBL
DVR/BDR
(CD)
(TV)
IN
1
IN
1
(CD)
OUT
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
1
FM UNBAL
75
CAUTION:
ATTENTION:
SPEAKER IMPEDANCE
ENCEINTE D’IMPEDANCE DE
6 -16 .
6 -16 .
AM LOOP
SURROUND
SURROUND BACK
CENTER
FRONT
R
L
R
L
(Single)
R
L
A
SUB WOOFER
1
IN
(DVD)
1
1
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
SELECTABLE
SELECTABLE
ANALOG
IN1 (CD)
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
OPTICAL
IN1 (TV)
DVD IN
SAT/CBL IN
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
R
L
ANALOG AUDIO OUT
R
L
ANALOG AUDIO OUT
VIDEO OUT
COAXIAL
IN1 (CD)
MONITOR
OUT
HDMI
DVD IN
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
HDMI OUT
Выберите один
Выберите один
Выберите один
Телевизор
Проигрыватель DVD
Приставка
Данное подключение
требуется для
прослушивания звука
телевизора через
ресивер.
