Подключение оборудования
2
2
16

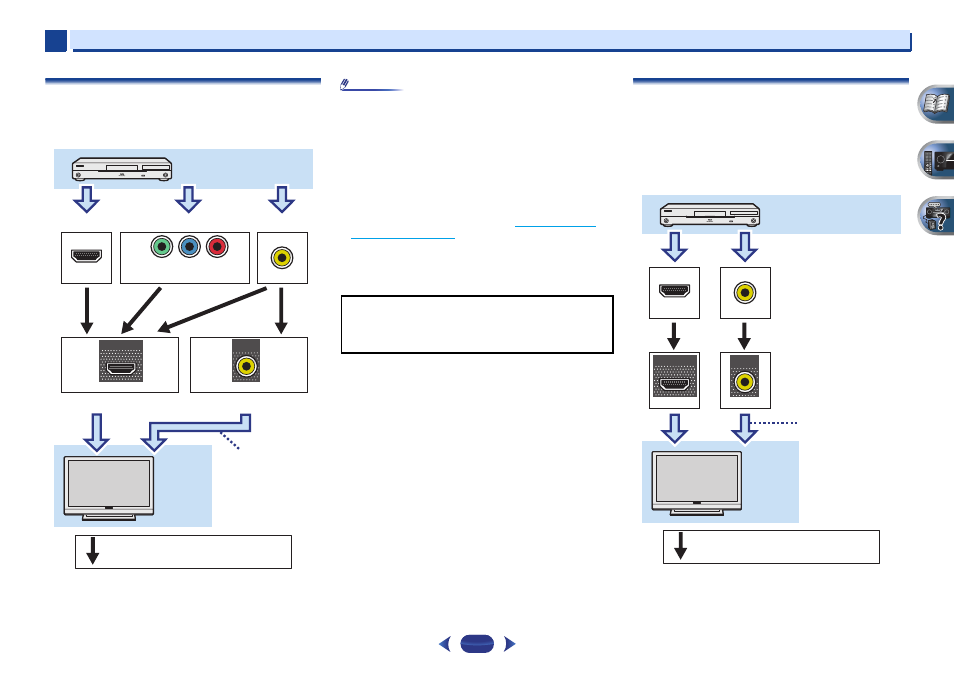

О преобразователе видеосигнала
(только VSX-827)
Преобразователь видеосигнала обеспечивает вывод всех
видеоисточников с терминала HDMI OUT.
Примечание
•
Если для нескольких видеокомпонентов назначена одна и
та же функция входа, преобразователь устанавливает
приоритет в следующем порядке: HDMI, компонентное
видео, затем композитное видео.
•
Если на телевизоре не появляется видеосигнал, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые
компоненты (например, игровые видеоприставки) имеют
разрешение, преобразование которого невозможно. В таком
случае, попытайтесь переключить преобразователь
видеосигнала в положение OFF (см.
Преобразователь
видеосигнала на стр. 50
).
•
Разрешения входного сигнала, которые можно
преобразовывать от компонентного видеовхода для выхода
через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i.
Сигналы 1080р не могут преобразовываться.
Подключение видеовыходов (только VSX-527)
Данный ресивер не оборудован видеопреобразователем. Если
для подключения к входному устройству используются
кабели HDMI, такие же кабели нужно использовать для
подключения к телевизору.
Сигналы, поступающие с аналоговых (композитных)
видеовходов устройства, не будут передаваться с терминала
HDMI OUT.
VIDEO
IN
IN
HDMI
VIDEO
MONITOR
OUT
HDMI
OUT
IN
COMPONENT VIDEO
Y
P
B
P
R
Терминал для подключения с исходным устройством
Терминал для подключения с телевизионным монитором
Компонент воспроизведения
Телевизор
Возможность вывода видеосигнала.
Экранный
дисплей не
появится.
Данное изделие содержит технологию защиты авторских
прав, защищенную патентами США и другими правами на
интеллектуальную собственность, принадлежащую Rovi
Corporation. Инженерный анализ и разборка запрещены.
VIDEO
VIDEO
IN
IN
HDMI
MONITOR
OUT
HDMI
OUT
Терминал для подключения с
исходным устройством
Терминал для подключения
с телевизионным
монитором
Компонент воспроизведения
Телевизор
Экранный дисплей
не появится.
Возможность вывода видеосигнала.
