Подключение устройств

ВНИМАНИЕ

! Компания PIONEER не рекомендует уста-

навливать и производить обслуживание
дисплея самостоятельно. При самостоя-
тельной установке или обслуживании дан-
ного изделия существует опасность
поражения электрическим током или полу-
чения иных травм. Для установки или об-
служивание дисплея обращайтесь к
техническим специалистам, авторизован-
ным компанией Pioneer.

! Закрепите все провода при помощи зажи-

мов или изоляционной ленты. Не оста-
вляйте оголенные провода без изоляции.

! Запрещается просверливать отверстия в

отсеке двигателя для подключения желто-
го провода дисплея к аккумуляторной ба-
тарее автомобиля. С течением времени от
вибрации двигателя может нарушится изо-
ляция провода в точке выхода из пасса-
жирского отсека и входа в отсек двигателя.
Особое внимание необходимо уделить
креплению провода.

! Не допускайте наматывания провода ми-

крофона вокруг колонки рулевого управле-
ния или рычага переключения передач.
Это очень опасно! Установите это устрой-
ство таким образом, чтобыоно не затруд-
няло вождение.

! Убедитесь, что кабели не касаются движу-

щихся частей автомобиля, например, ме-
ханизма переключения передач,
стояночного тормоза или механизма регу-
лировки положения сидения.

! Не укорачивайте кабели. Это может вы-

звать неисправность цепи защиты.

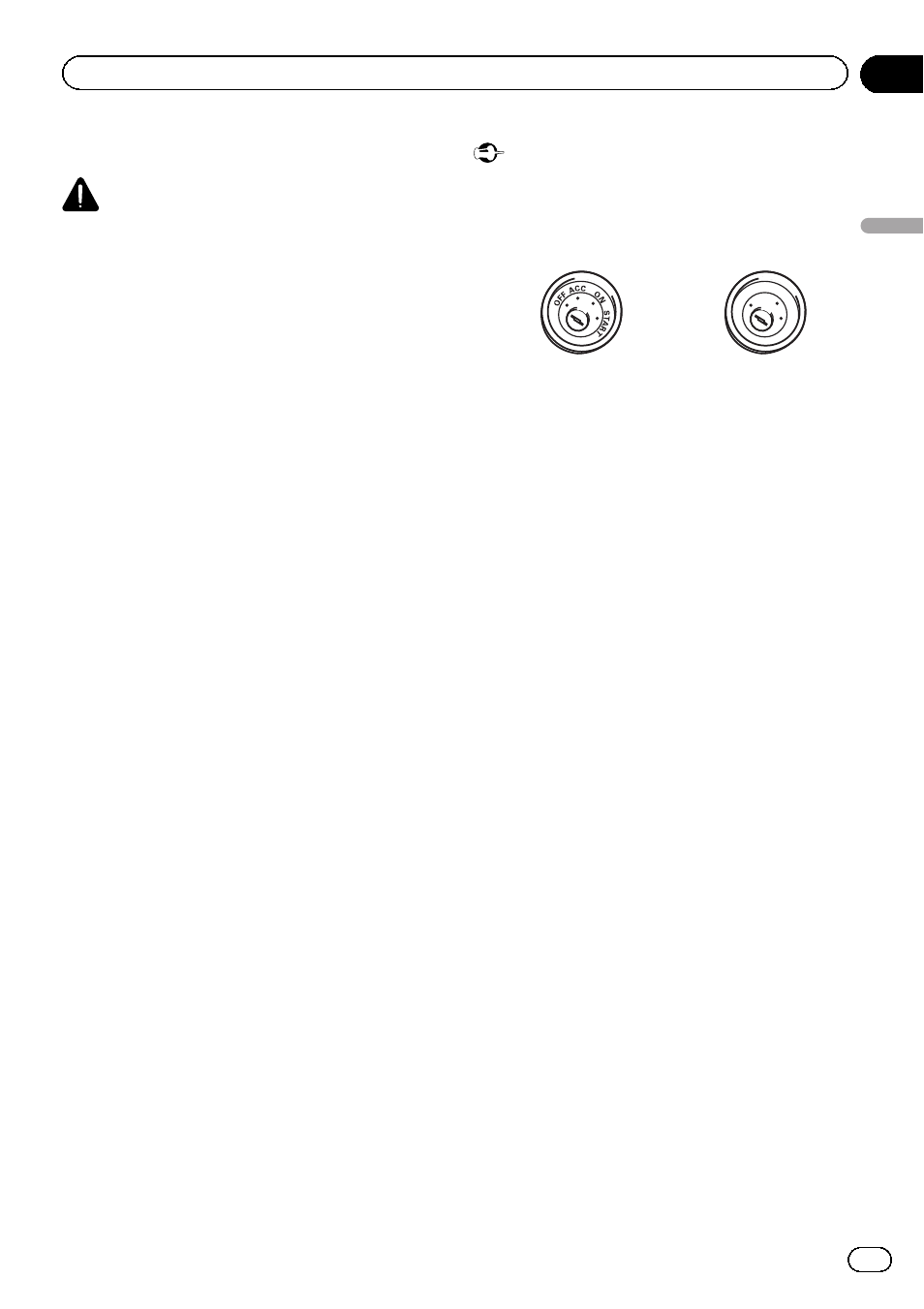

Важно

! Данное устройство не может быть устано-

влено в транспортном средстве, в котором
для ключа зажигания не предусмотрено
положение ACC (аксессуары).

ON

S

T

A

R

T

O

FF

Положение ACC

Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может
привести к пожару или сбою в работе ус-
тройства.
— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрица-
тельного полюса.

— Громкоговорители 50 Вт (выходная

мощность) и от 4 до 8 Ом (сопротивле-
ние).

! Во избежание короткого замыкания, пере-

грева или неисправностей обязательно со-
блюдайте следующие указания.
— Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

— Закрепите провода при помощи зажи-

мов или изоляционной ленты. Для за-
щитыпроводки заизолируйте провода в
местах их соприкосновения с металли-
ческими деталями.

— Разместите все кабели в удалении от

подвижных деталей, таких как рычаг пе-
реключения передач и направляющие
сидений.

— Разместите все кабели в удалении от

нагревающихся деталей, таких как ре-
шетка обогревателя.

— Запрещается подключать желтый про-

вод дисплея к аккумуляторной батарее
автомобиля через сверленое отверстие
в отсеке двигателя.

— Изолируйте концывсех не подсоеди-

ненных кабелей изоляционной лентой.

— Не укорачивайте кабели.

Ru

91

Раздел

15

Установка

Установка
