При подключении камеры

заднего обзора

Если к данному устройству подключена ка-

мера заднего обзора, возможно автомати-

ческое переключение на изображение с

камеры, когда рычаг переключения пере-

дач установлен в положение заднего хода
(R).

ПРЕДУПРЕЖДЕНИЕ

ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ
КАМЕР ЗАДНЕГО ОБЗОРА, ПЕРЕДАЮЩИХ
ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ. В ПРОТИВ-
НОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУЧЕНИЕ
ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ ОБОРУДО-
ВАНИЯ.

ВНИМАНИЕ

! Изображение с камерыможет быть зер-

кальным.

! Камера заднего обзора позволяет следить

за прицепом, а также контролировать по-
ложение автомобиля при парковке задним
ходом. Запрещается использование каме-
рыв развлекательных целях.

! Объекты, видимые на дисплее, могут фак-

тически быть ближе или дальше, чем ка-
жется.

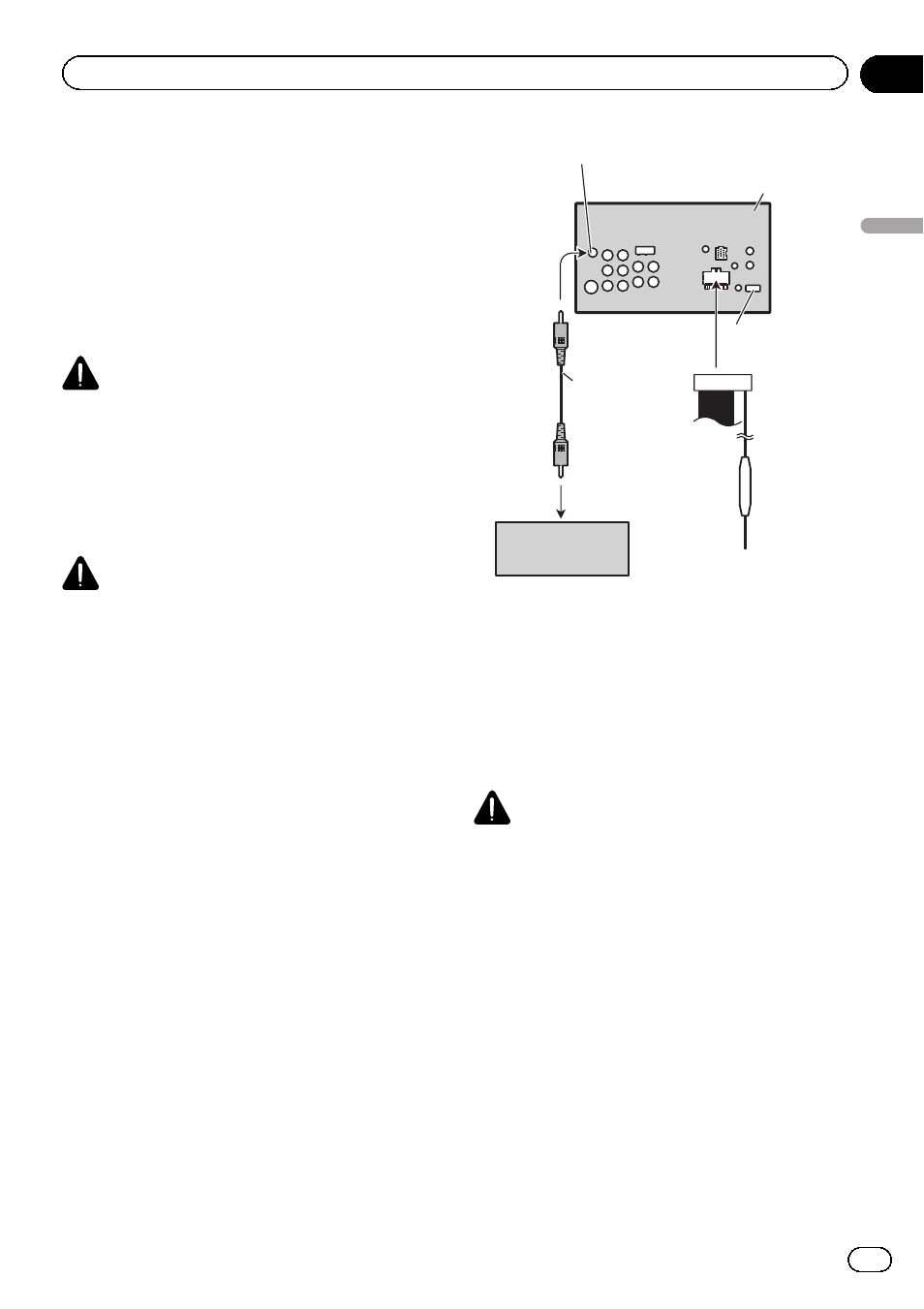

Фиолетовый/белый
Из двух проводов,
подключенных к фонарю
заднего хода, используйте тот,
на котором изменяется
напряжение при переключении
рычага коробки передач в
положение REVERSE (R)
(Задний ход). Такое
подключение позволяет
устройству воспринимать, в
каком направлении движется
автомобиль: назад или вперед.

Вход камеры заднего обзора (R.C IN)

Данное устройство

(только
AVH-P4300DVD)

Камера заднего обзора
(продается отдельно)

RCA кабель
(продается отдельно)

Резистор
предохранителя

К видео выходу

ВНИМАНИЕ

Необходимо использовать камеру, пере-
дающую зеркальное изображение.

При подключении камерызаднего обзора не-
обходимо выбрать правильную настройку
Camera Polarity

в меню System Menu.

Ru

101

Раздел

15

Установка
