Соединения
02
13
Ru
• По вышеупомянутым причинам не
подключайте этот проигрыватель к
отключаемым источникам питания,
имеющимся на некоторых усилителях и
ресиверах AV.

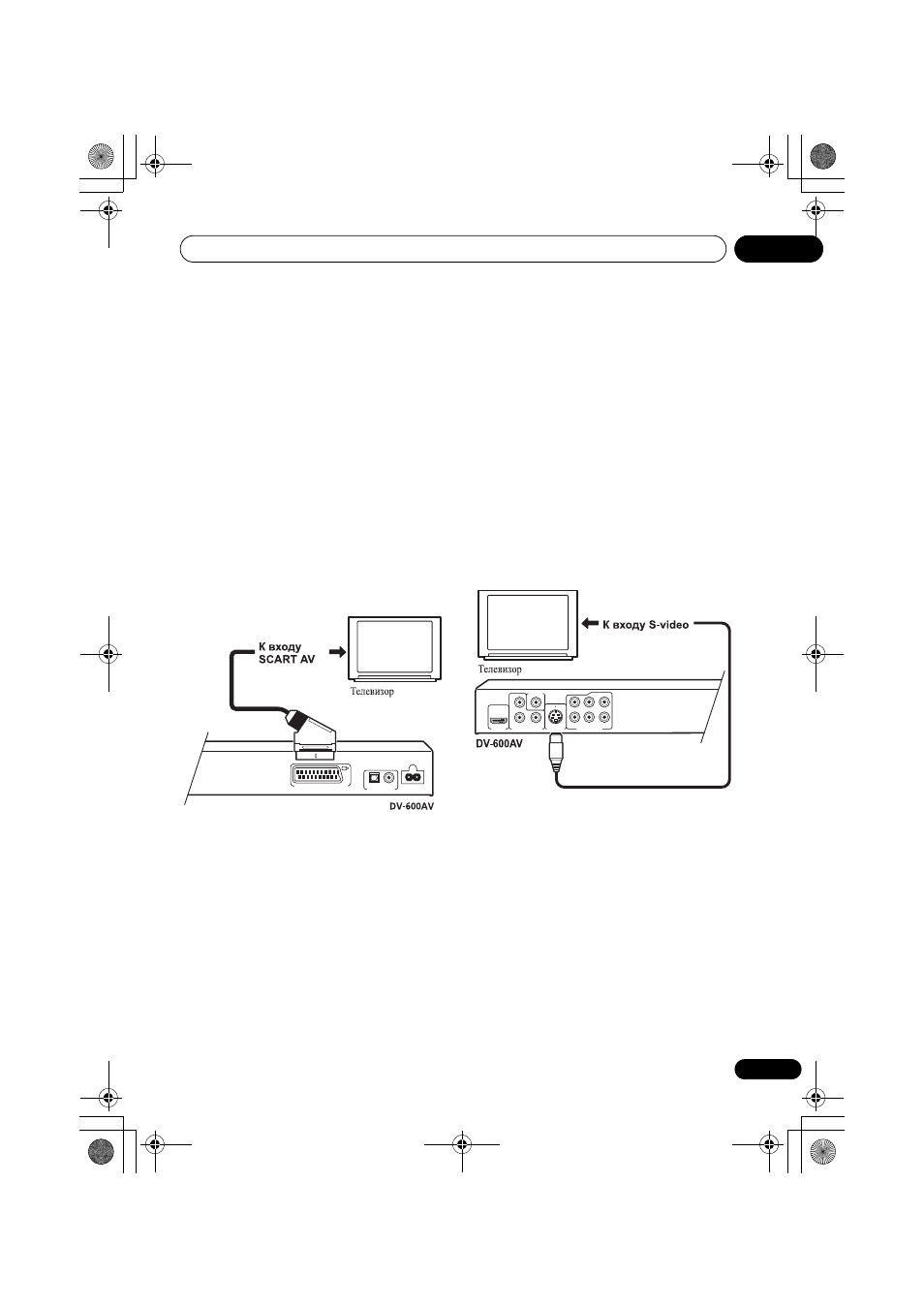

Подключение с помощью
кабеля SCART AV
Разъем AV типа SCART предназначен для
подключения к телевизору или ресиверу AV.
Видеовыход можно переключать между
обычным композитным сигналом, S-video
(только DV-600AV) и RGB. Для получения
сведений об установке см. А/V вых. SCART на
стр. 42.
Разъем SCART AV содержит аналоговые
аудиовыходы, поэтому не требуется
подключать разъемы AUDIO OUT (5.1ch)/
AUDIO OUT L/R.
•
Используйте кабель SCART (не
входит в комплект поставки) для
подключения выхода AV CONNECTOR
(RGB) к входу SCART AV телевизора
(или ресивера AV).
Подключение с помощью
выхода S-video
(Только DV-600AV)
Если телевизор (или другое оборудование)
оборудован входом S-video (S1), то для
получения лучшего качества изображения
вместо стандартного (композитного) выхода
можно использовать выход S-video этого
проигрывателя.
•
Используйте кабель S-video (не
входит в комплект поставки) для
подключения выхода S-VIDEO OUT к
входу S-video телевизора (или
монитора или A/V ресивера).
Перед подключением совместите маленький
треугольник над разъемом с такой же пометкой
на штекере.
AV CONNECTOR (RGB) TV/AV Receiver
AC IN
DIGITAL AUDIO OUT
OPTICAL COAXIAL
P
R
P
B
Y
COMPONENT VIDEO OUT
VIDEO OUT
S-VIDEO OUT
AUDIO OUT (5.1ch)
SL
SR
HDMI OUT
SW
C
L
R
