Глава 2
Соединения
Быстрое подключение
Внимание
• Перед установкой или изменением любых соединений отключите питание и отсоедините шнур
питания от сетевой розетки переменного тока.
• Описанная здесь процедура установки является базовой и позволяет воспроизводить диски,
используя только кабели, входящие в комплект поставки проигрывателя. При такой установке
стереофонический звук воспроизводится через акустические системы телевизора.
• Этот проигрыватель оборудован технологией защиты от копирования. Не подключайте
проигрыватель к телевизору через видеомагнитофон с помощью кабелей AV или S-Video, так
как изображение с проигрывателя может некорректно отображаться на экране телевизора (по
этой же причине проигрыватель, возможно, не будет поддерживать некоторые комбинации
телевизор/видеомагнитофон; для получения дополнительных сведений обращайтесь к
изготовителю).

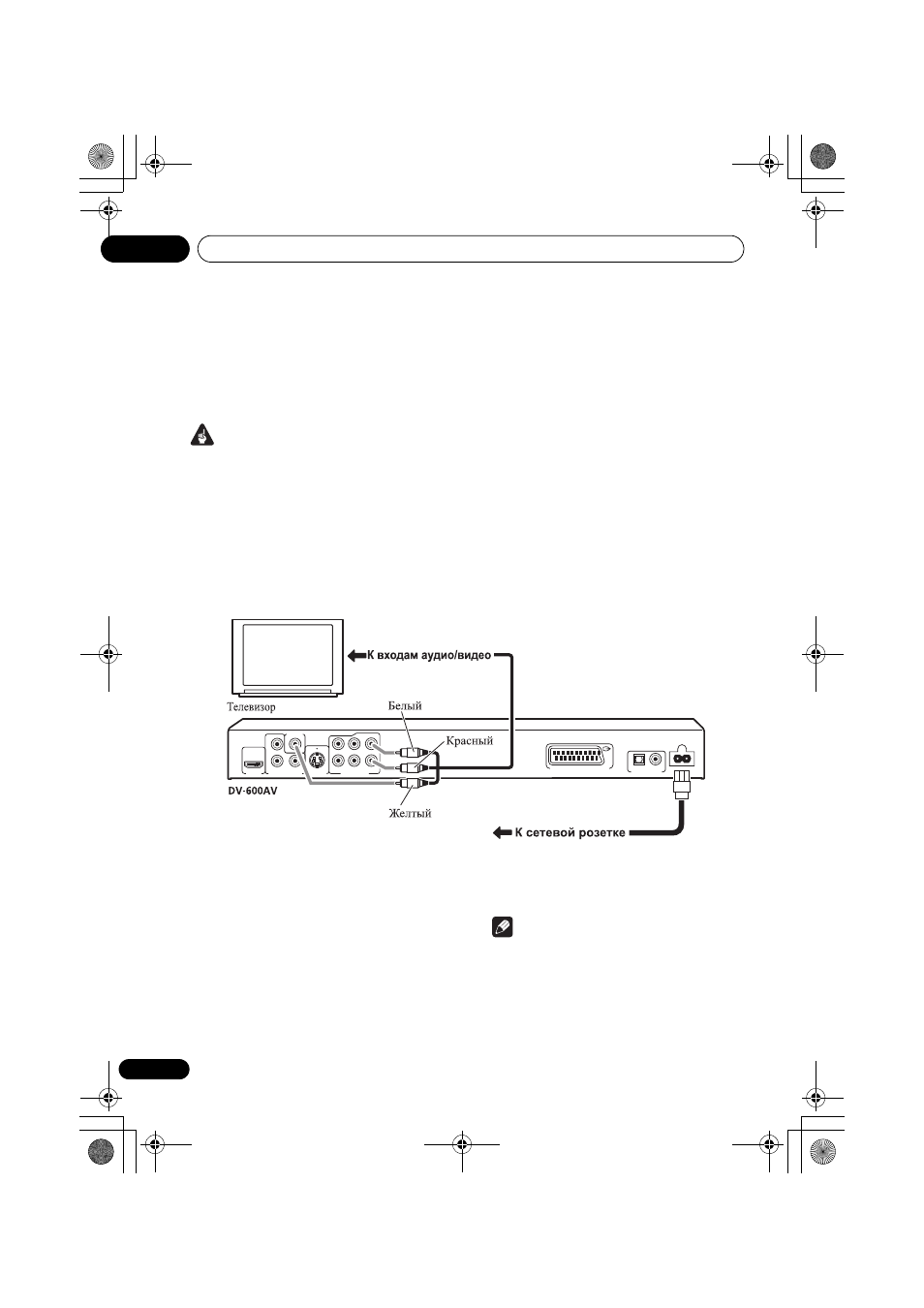

1
Подключите гнезда VIDEO OUT и
AUDIO OUT (5.1ch)/AUDIO OUT L/R к
соответствующим входам A/V на
телевизоре.
С помощью прилагаемого кабеля аудио/видео
подключите красный и белый штекеры к
аудиовыходам, а желтый штекер - к видеовыходу.
Убедитесь, что левый и правый аудиовыходы
подключены к соответствующим входам для
обеспечения надлежащего стереозвука.
Ниже приводится информация по использованию
компонентного кабеля или кабеля
S-video (только DV-600AV) или кабеля SCART
для видеосоединения.
2
Подключите прилагаемый кабель
питания к гнезду AC IN, а затем вставьте
его в розетку электропитания.
Примечание
• Перед отключением проигрывателя от
розетки электропитания сначала
выключите его с помощью кнопки
STANDBY/ON на передней панели или на
пульте дистанционного управления, и
дождитесь, пока на дисплее проигрывателя
не погаснет индикация -OFF- .
P
R
P
B
Y
COMPONENT VIDEO OUT
AV CONNECTOR (RGB) TV/AV Receiver
VIDEO OUT
AC IN
S-VIDEO OUT
AUDIO OUT (5.1ch)
DIGITAL AUDIO OUT
OPTICAL
SL
SR
HDMI OUT
SW
C
L
R
COAXIAL
