42
03
Подключение оборудования

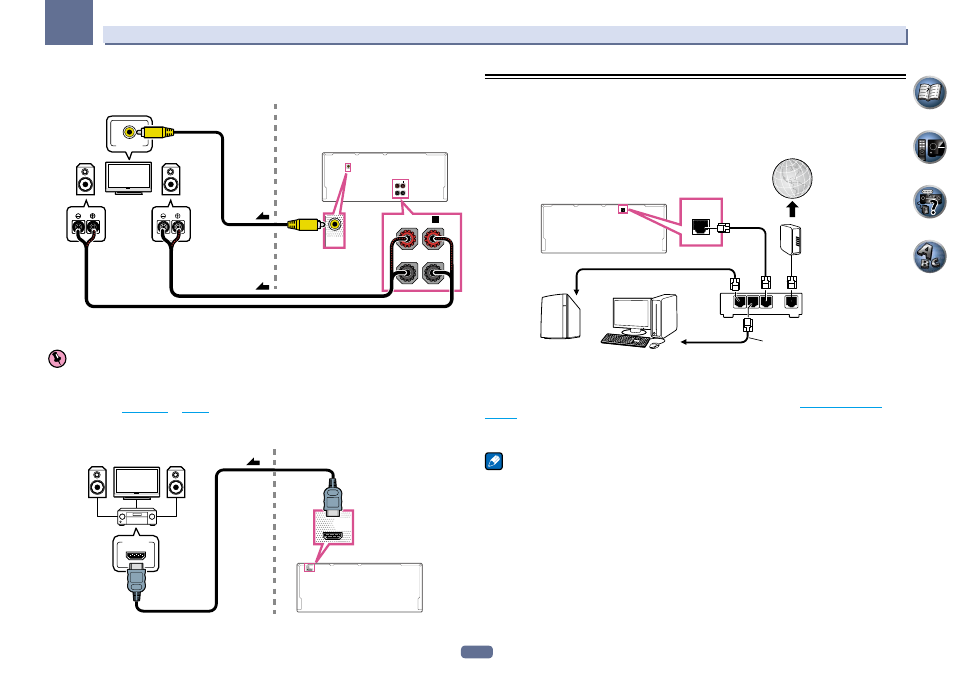

2 Подключите телевизионный монитор к гнезду VIDEO ZONE 3 OUT на данном
ресивере.
R L
FRONT WIDE / B
R L
FRONT WIDE / B R L
ZONE 3 OUT
Под-зона ( ZONE 3) Основная зона
ZONE 3
OUT
VIDEO IN
2
1
Настройка MULTI-ZONE с использованием терминала HDMI (ZONE 4)
Важное предупреждение
! HDMI IN 6 и IN 7 не могут выбираться для ZONE 4. (Таким-же образом не могут выбираться входы,
для которых назначен HDMI IN 6 или IN 7.)
! Для использования функций ZONE 4 установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 76 .
% Подключите отдельный ресивер к гнезду HDMI ZONE 4 OUT на данном ресивере.
Подключите громкоговорители и телевизор к ресиверу в Зоне 4 как показано на рисунке ниже.
ZONE 4
OUT
ZONE 4 OUT
HDMI IN
Под-зона ( ZONE 4) Основная зона
Подключение к сети через интерфейс LAN
Подключив данный ресивер к сети через терминал LAN, можно будет прослушивать Интернет-
радиостанции. Для прослушивания Интернет-радиостанций, требуется заранее заключить договор с ISP
(провайдером Интернет услуги).
Подключив таким способом, можно будет воспроизводить аудиофайлы, сохраненные на компонентах в
локальной сети, включая компьютер.
LAN (10/100) LAN (10/100)
WAN 3 2 1
LAN
Интернет
Модем
Маршрути
затор
LAN кабель
(продается отдельно) к порту LAN
к порту LAN
Компьютер NAS
Подключите терминал LAN на данном ресивере к терминалу LAN на маршрутизаторе (с или без встро-
енной функции DHCP сервера) через прямой LAN кабель (CAT 5 или выше).
Включите функцию DHCP сервера маршрутизатора. В случае, если на маршрутизаторе отсутствует
функция DHCP сервера, необходимо настроить сеть вручную. Подробнее, см. Меню Network Setup на
стр. 108 .
Технические характеристики терминала LAN
! Терминал LAN : гнездо Ethernet (10BASE-T/100BASE-TX)
Примечание
! Смотрите руководство по управлению к имеющемуся оборудованию, так как подключенное оборудо-
вание и метод подключения могут отличаться в зависимости от среды Интернет.
! При использовании широкополосного подключения к Интернет, в случае необходимости свяжитесь с
провайдером Интернет услуги. Подробнее, свяжитесь с ближайшим провайдером Интернет услуги.
