41
03
Подключение оборудования

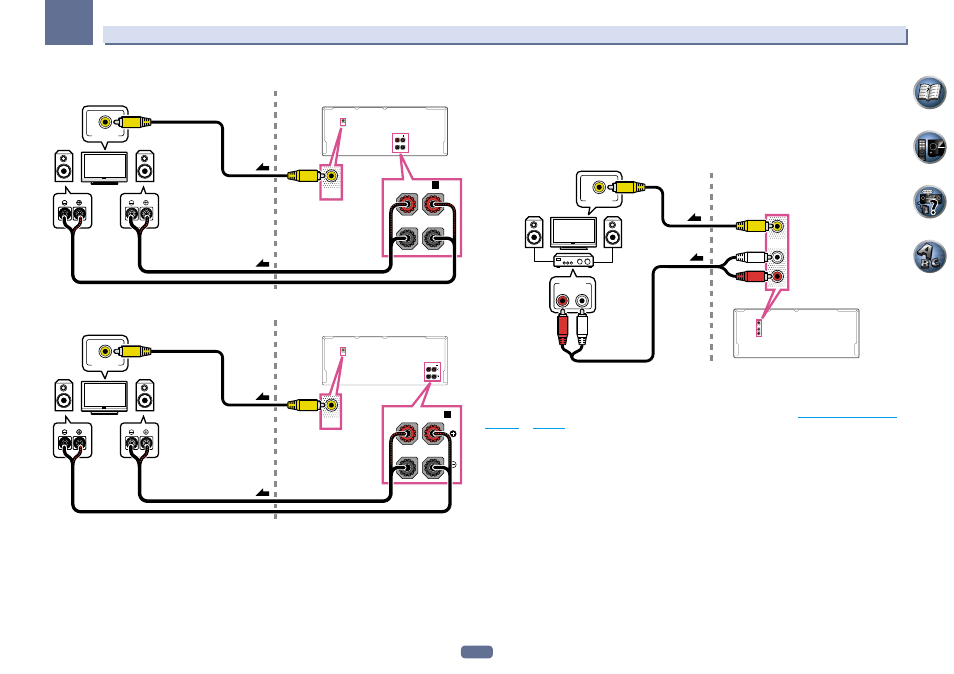

Использование терминалов передних боковых громкоговорителей для ZONE 2:
R
VIDEO IN
ZONE 2
OUT L
FRONT WIDE / B
R L
FRONT WIDE / B
ZONE 2 OUT
R L
Под-зона ( ZONE 2) Основная зона
2
1
Использование терминалов задних громкоговорителей объемного звучания для ZONE 2:
R
VIDEO IN
ZONE 2
OUT L
(Single)
ZONE 2 OUT
A SURROUND BACK R L
(Single)
A SURROUND BACK
R L
Под-зона ( ZONE 2) Основная зона
2
1
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 3 OUT на данном
ресивере.
ZONE 3
OUT
ZONE 3 OUT
R L
AUDIO IN
VIDEO IN
2
1
Под-зона ( ZONE 3) Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.1ch + ZONE 2+3 в Настройка акустической
системы на стр. 105 .
1 Подключите два громкоговорителя к терминалам передних боковых
громкоговорителей.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
