19
03
Подключение оборудования
!
К терминалам RS-232C и EXTENSION можно подключить всенаправленный пульт ДУ CU-RF100 (прода-
ется отдельно). CU-RF100 позволяет отображать информацию дисплея ресивера на дисплее пульта
ДУ и управлять ресивером, не обращая внимание на препятствия или место наведения пульта ДУ.
OUT
IN
(OUTPUT 5 V
150 mA MAX)
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
1
1
IN 2
2
MONITOR
OUT
ZONE 2
OUT
ANTENNA
AM LOOP
FM UNBAL 75
RS-232C
EXTENSION
IR
12V TRIGGER
Выбор системы громкоговорителей
Данный аппарат оборудован терминалами громкоговорителей для 11 каналов, позволяя пользователям
выбирать различные схемы расположения громкоговорителей/шаблонов использования в зависимости
от их вкусов. Терминалы, куда нужно подключать громкоговорители, различаются в зависимости от
схемы расположения громкоговорителей/шаблонов использования. Перед подключением громкогово-
рителей выберите одну схему расположения громкоговорителей/шаблон использования. Подробнее о
подключениях см.
Установка акустической системы
на
стр. 25
!
Обязательно подключите громкоговорители к передним левому и правому каналам (L и R).
!
Можно также подключить только один из задних громкоговорителей объемного звучания (SB) или
вообще не подключать их.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
Важное предупреждение
!
Настройка Speaker System должна быть выполнена при использовании любых подключений, показан-
ных ниже, за исключением [А] (см.
Настройка акустической системы
на
стр. 105
!
Выводящие звучание громкоговорители можно переключать в соответствии со схемой расположения
громкоговорителей/шаблоном использования (нет необходимости выводить звучание со всех подклю-
ченных громкоговорителей). Для переключения выводящих звучание громкоговорителей используйте
кнопку SPEAKERS. Подробнее, см.
Переключение терминалов громкоговорителей
на
стр. 84
.

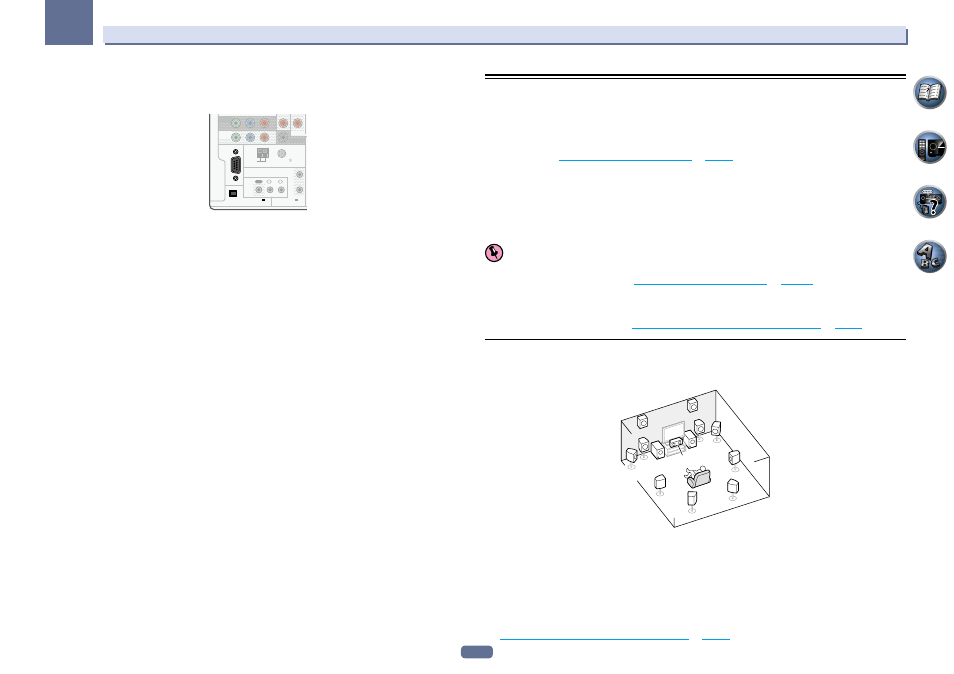

[A] Подключение 9.2-канальной системы объемного звучания (передние
верхние/передние боковые)
*Настройка по умолчанию
!
Настройка Speaker System: 9.1ch FH/FW
FWR
FWL
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
В 9.2-канальной системе объемного звучания подключаются левый и правый передние громкоговори-
тели (L/R), центральный громкоговоритель (C), левый и правый передние верхние громкоговорители
(FHL/FHR), левый и правый передние боковые громкоговорители (FWL/FWR), левый и правый громкого-
ворители объемного звучания (SL/SR), задние левый и правый громкоговорители объемного звучания
(SBL/SBR) и низкочастотные громкоговорители (SW 1/SW 2).
Невозможно одновременно выводить звучание от передних верхних громкоговорителей и передних
боковых громкоговорителей.
Данная система объемного звучания воспроизводит более реалистичное звучание сверху.
Выводящие звучание громкоговорители можно переключать с помощью кнопки SPEAKERS. Подробнее,
см.
Переключение терминалов громкоговорителей
на
стр. 84
