8. Сборник отходов триммера
При обрезании кромок книги обрезки бумаги накапливаются в сборнике отходов
триммера.
9. Лоток укладчика книг
В завершение готовые книги подаются в лоток укладчика книг.

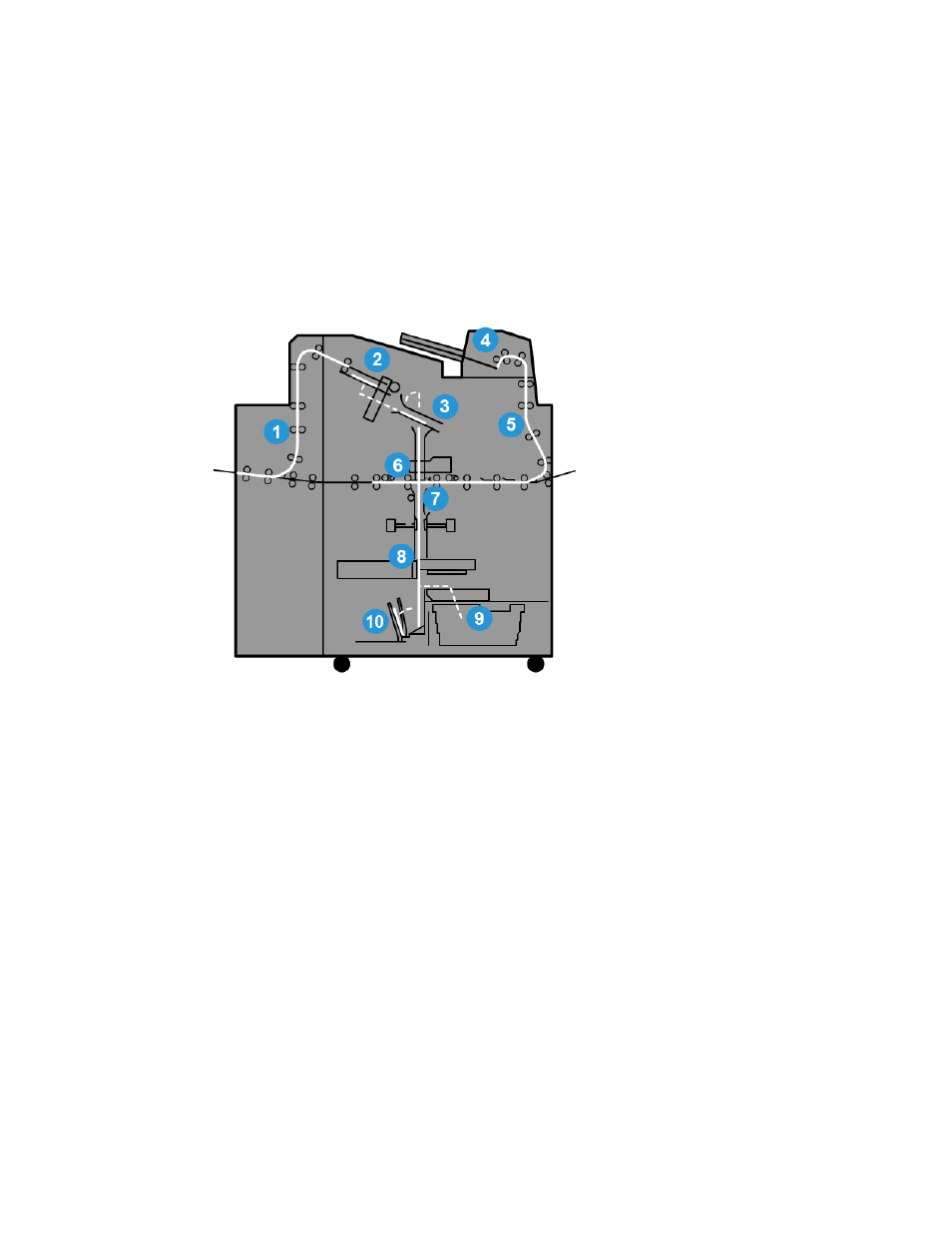

Тракт устройства для вставки обложек
1. Тракт приема работы печати
По данному тракту бумага поступает в накопительный лоток.
2. Накопительный лоток
При поступлении в накопительный лоток бумага складывается в книжный блок.
3. Основной и вспомогательный захваты
Основной и вспомогательный захваты перемещают книжный блок в клеевой блок.
4. Устройство для вставки обложек
При необходимости в данный лоток вкладывается материал для обложек.
5. Обходной транспортер
По обходному транспортеру материал для обложек перемещается в клеевой блок,
куда затем поступает книжный блок.
6. Клеевой блок
Здесь наносится клей на корешок книжного блока.
Печатная машина Xerox
®
Color 800/1000
13-10
Руководство пользователя
Термопереплетное устройство
