Идентификация компонентов

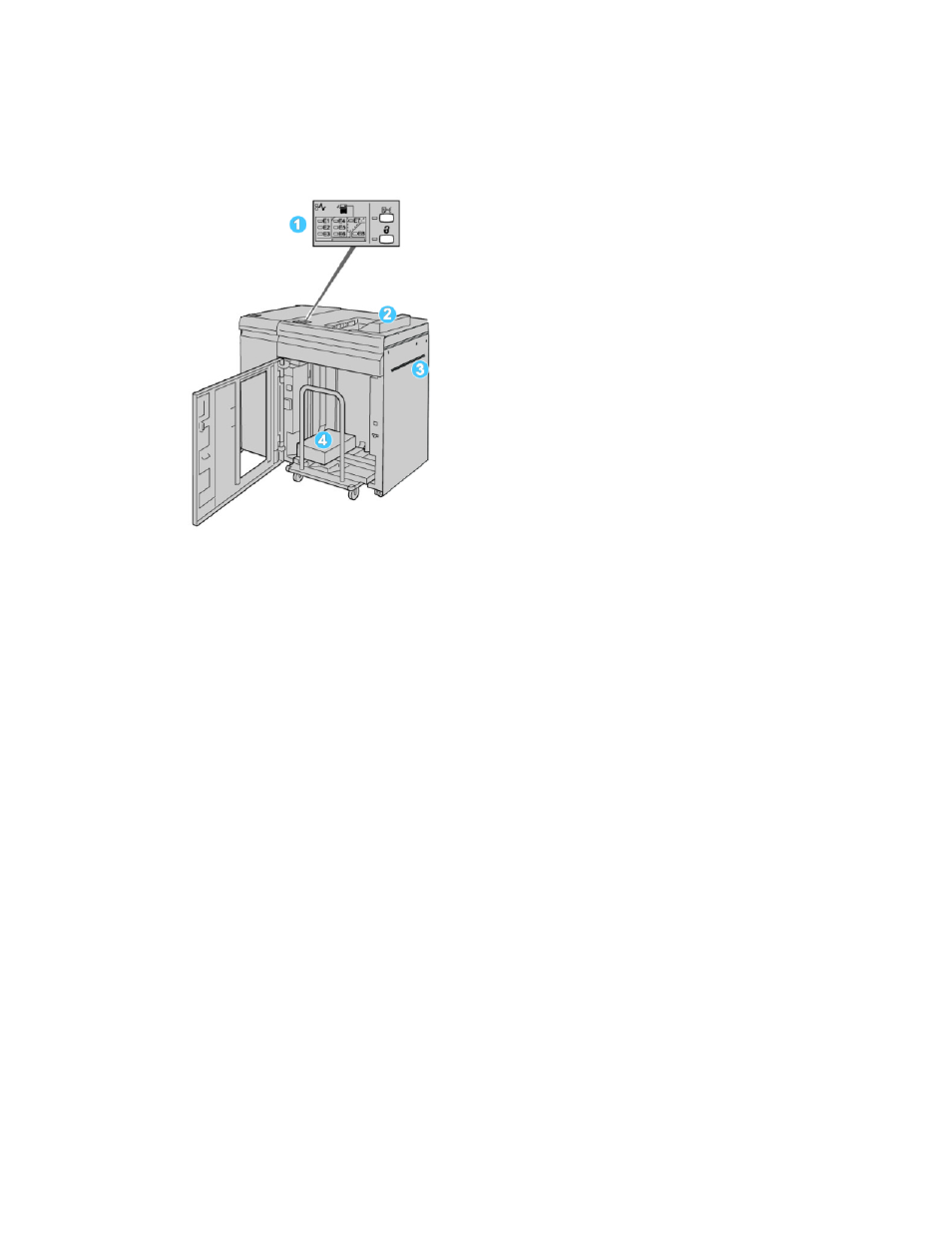

Компоненты укладчика большой емкости
1. Панель управления – обеспечивает ручное управление функциями укладчика
HCS.
2. Верхний лоток – максимальная емкость: 500 листов.
ПРИМЕЧАНИЕ
Наклейки должны выводиться в верхний лоток.
3. Обходной лоток –используется, только когда установлено второе устройство
укладки/послепечатной обработки. Этот тракт служит для подачи материала
через укладчик HCS в другое подключенное устройство послепечатной обработки.
4. Лоток/тележка укладчика – комплекты с подборкой (до 5000 листов)
транспортируются в лоток укладчика, расположенный на передвижной тележке
укладчика.
Печатная машина Xerox
®
Color 800/1000
12-2
Руководство пользователя
Укладчик большой емкости (HCS)
