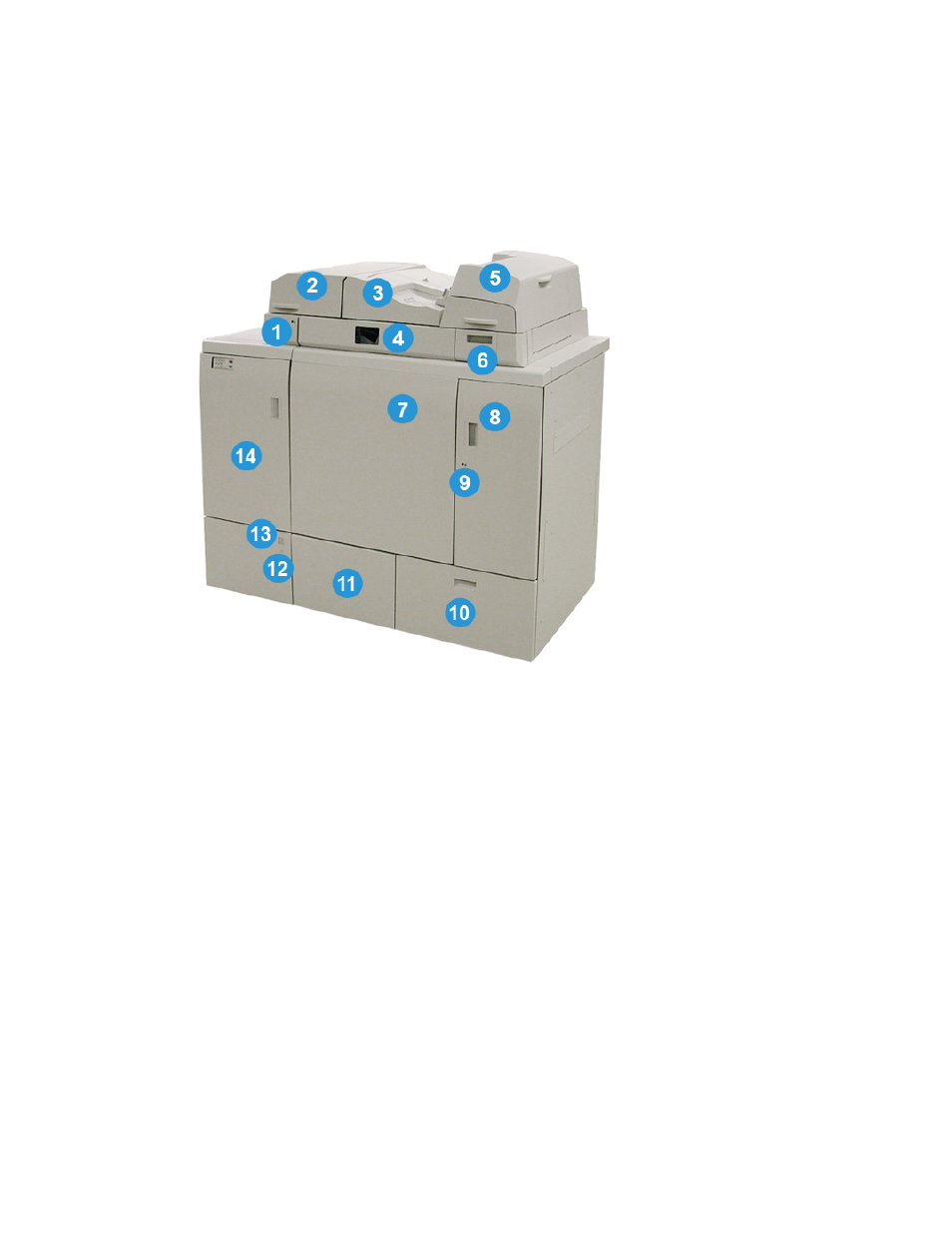

Элементы переплетного устройства
Внешние элементы
1. Светодиод накопительного лотка
Светодиод горит, когда крышка накопительного лотка заперта во время работы
переплетного устройства. Это предотвращает доступ к внутренним элементам в
целях безопасности.
ПРИМЕЧАНИЕ
Светодиод также загорается при включении принтера и термопереплетного
устройства. После включения светодиод гаснет.
2. Крышка накопительного лотка
Открывается для извлечения застрявшей бумаги или вкладывания книжного
блока для работы в ручном режиме.
3. Верхняя крышка
Открывается для извлечения застрявшей бумаги.
4. Накопительный лоток
В данный лоток поступают готовые листы книжного блока для создания готовой
книги.
Печатная машина Xerox ® Color 800/1000 13-2
Руководство пользователя
Термопереплетное устройство
