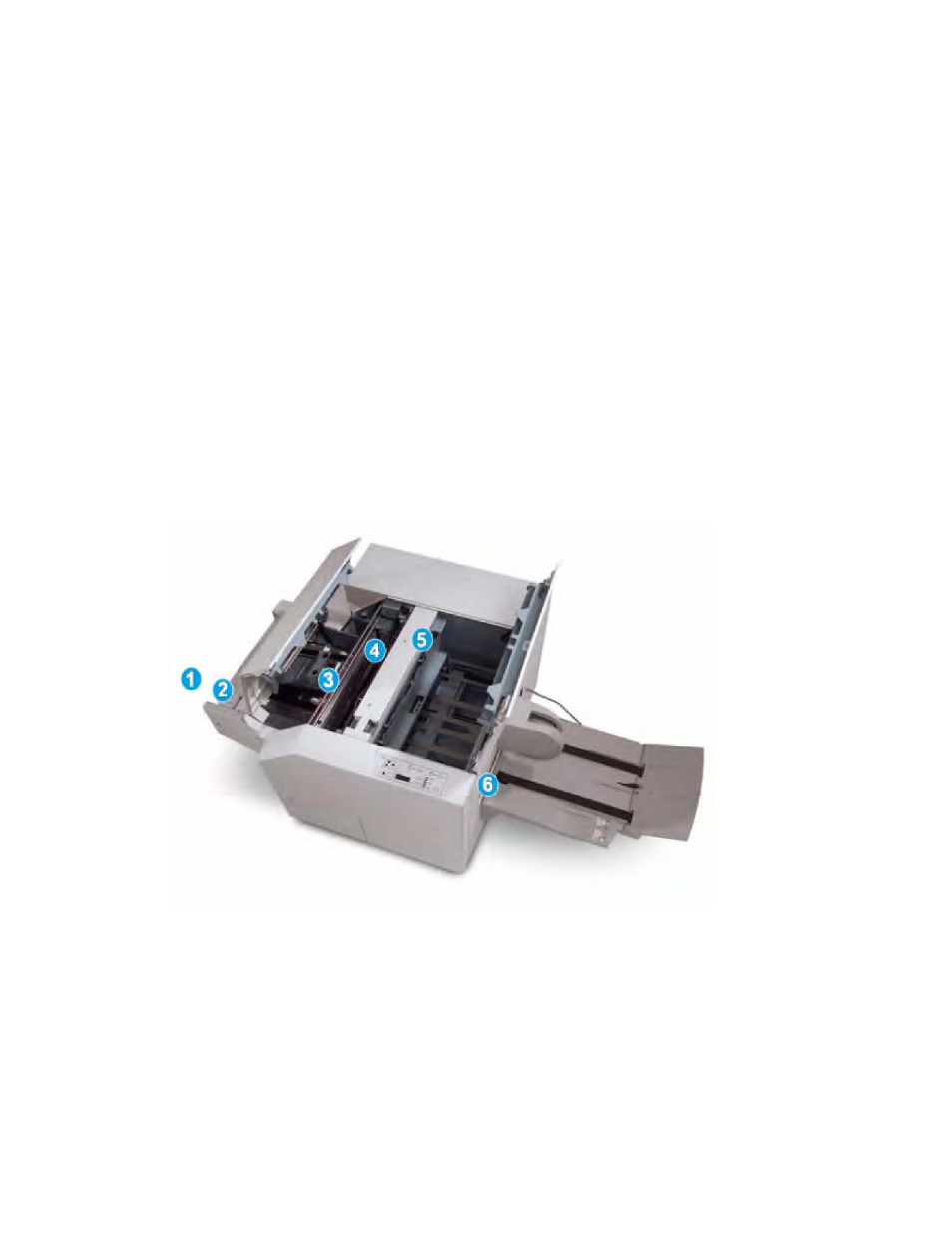

Основные компоненты следующие.
1. Верхняя левая крышка служит для устранения застрявшей бумаги. Здесь
размещается механизм перпендикулярной фальцовки.
2. Верхняя правая крышка служит для устранения застрявшей бумаги. Здесь
размещается механизм триммера.
3. Выходной лоток брошюровщика: в этот лоток поступают готовые работы
брошюровщика после перпендикулярной фальцовки.
4. Панель управления: панель включает дисплей с мнемосхемами, кнопки и
различные индикаторы.
5. Сборник отходов триммера служит для сбора отходов триммера. Для удаления
и утилизации отходов триммера необходимо выдвинуть этот ящик.
ПРИМЕЧАНИЕ
Верхние крышки нельзя открывать во время эксплуатации аппарата или при его
нахождении в состоянии простоя. Крышки можно открывать, только когда загорается
индикатор и возникает застревание/сбой в модуле перпендикулярной фальцовки
триммера.
Тракт бумаги
1. Брошюра из секции брошюровщика финишера поступает в модуль
перпендикулярной фальцовки триммера.
2. Датчик выхода брошюры (в модуле перпендикулярной фальцовки триммера)
определяет переднюю кромку (корешок) брошюры и перемещает ее в секцию
перпендикулярной фальцовки.
3. Когда корешок брошюры поступает в секцию перпендикулярной фальцовки,
брошюра зажимается и начинаются операции перпендикулярной фальцовки.
14-3 Принтер Xerox ® Color 550/560/570
Руководство пользователя
Модуль перпендикулярной фальцовки триммера
