Узел барабана (YMCK)
3-9
3.1
Узел барабана (YMCK)
3
21

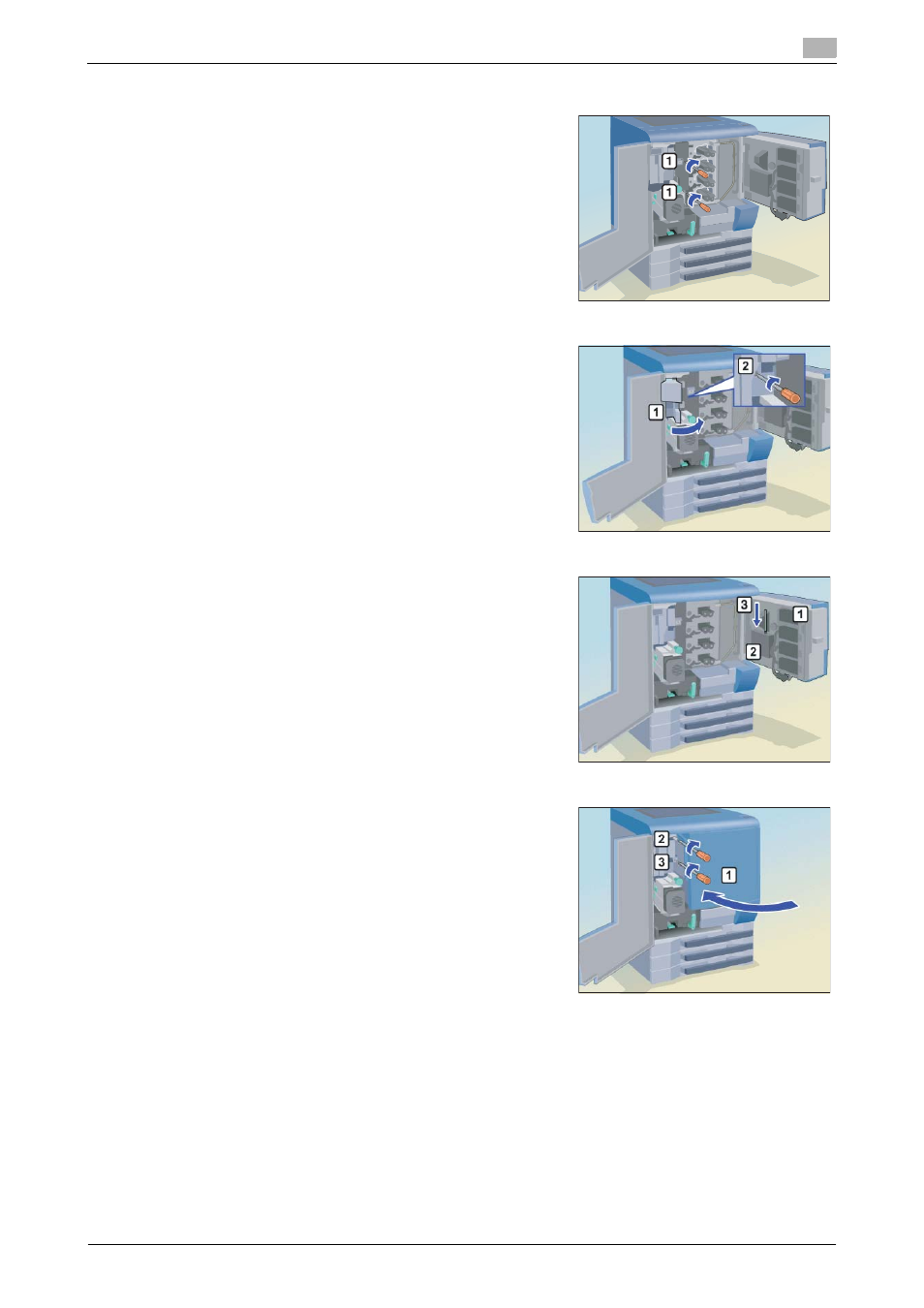

Заверните винты [1] (2 шт.) перед блоком обработки.
ПРИМЕЧАНИЕ
Вы не сможете завернуть винты [1], если не вернете
блок обработки в исходное положение.
22
Закройте переднюю крышку вентилятора [1] и
закрепите ее винтом [2] (1 шт.).
23
Установите поддерживающий стержень [3] в блок
вакуумной подачи [2], установленный внутри бункера
для тонера [1].
24
Закройте дверцу [1] бункера для тонера и закрепите
ее винтами [2] и [3] (по одному для кажд.).
