Узел барабана (YMCK)
3
3-4
Узел барабана (YMCK)
3.1
3

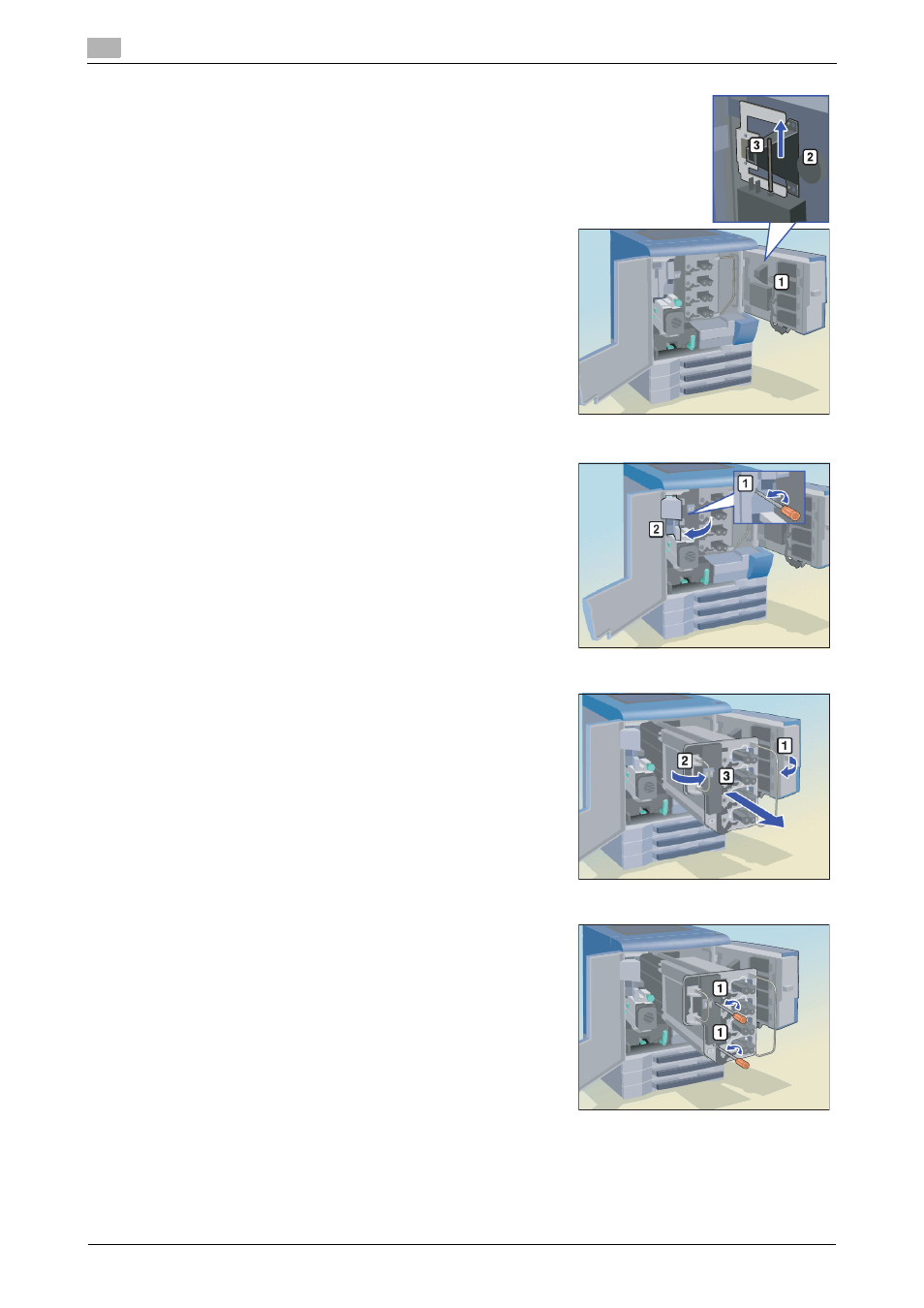

Снимите поддерживающий стержень [3] с блока
вакуумной подачи [2], установленного с внутренней
стороны дверцы бункера для тонера [1].
4
Отверните винт [1] (1 шт.) и откройте переднюю
крышку вентилятора [2].
5
Правый рычажок [1] потяните вверх, а левый
рычажок [2] вытяните вперед, затем выдвиньте блок
обработки [3].
ПРИМЕЧАНИЕ
При перемещении рычажка держите его за центр.
6
Снимите винты [1] (по 1 на кажд.), расположенные в
передней части блока обработки.
