Узел барабана (YMCK)
3
3-8
Узел барабана (YMCK)
3.1
17

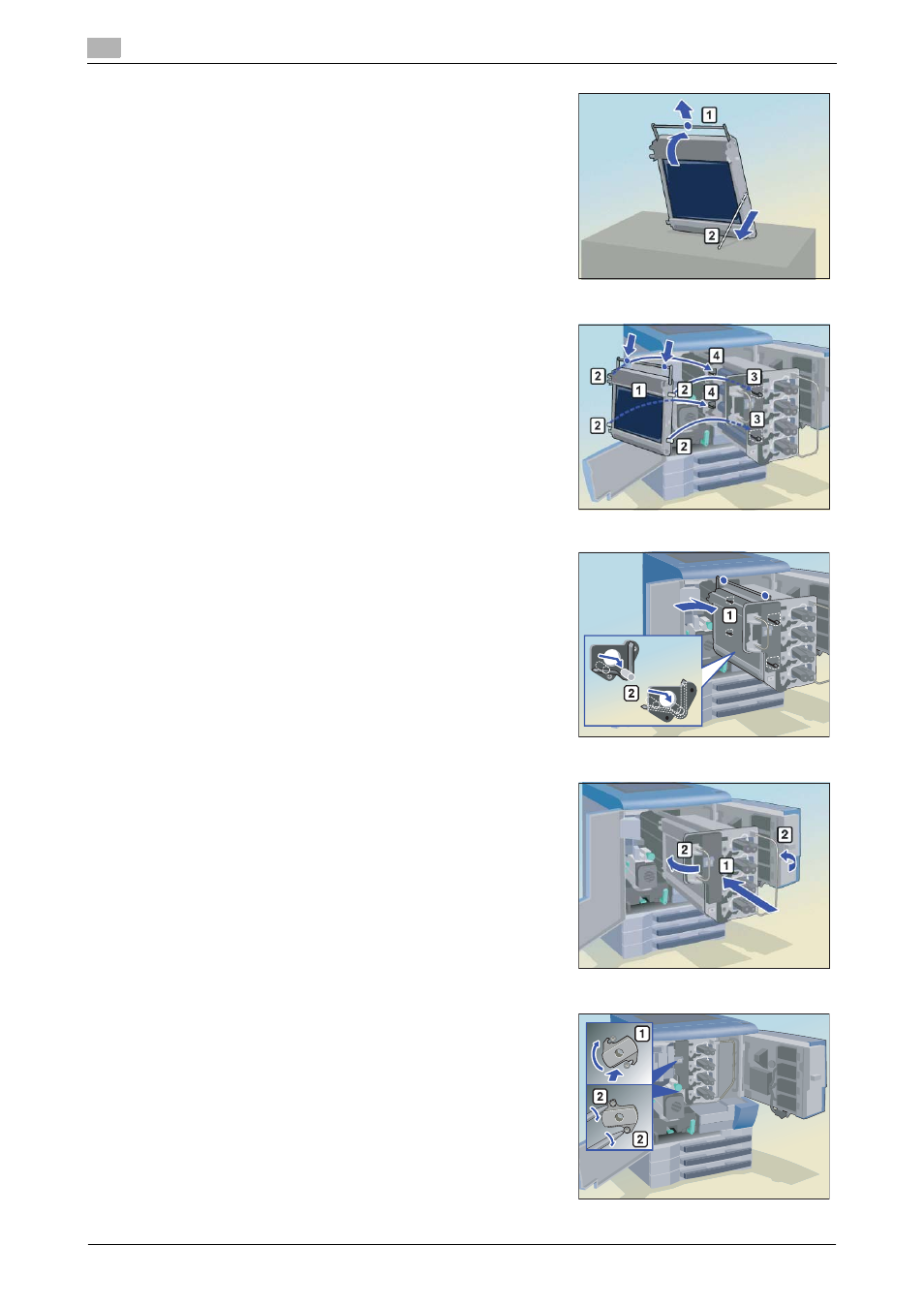

Придерживая одной рукой рукоятку [1] ленты
переноса, удалите поддерживающий стержень [2].
18
Поднимите узел ленты переноса [1] обеими руками.
Чтобы присоединить узел ленты переноса, к блоку
обработки прикрепите направляющие штифты [2] в
передней и задней части (по 2 шт. с каждой стороны)
к двум опорам [3] и двум задним опорам [4].
ПРИМЕЧАНИЕ
Убедитесь, что узел ленты переноса [1] не касается
барабана.
Проверьте, что направляющие штифты [2] правильно
установлены в паз опоры.
19
Прижмите блок обработки [1], придерживая левый [2]
и правый рычажки [2].
При возврате левого и правого рычажков в исходное
положение блок обработки фиксируется.
ПРИМЕЧАНИЕ
При перемещении рычажка держите его за центр.
20
Вставьте установочную ось ленты [1] и поворачивайте
ее по часовой стрелке до тех пор, пока она не
достигнет винтов [2] (2 шт.).
Заверните винты [2] (4 шт.), чтобы закрепить
установочную ось ленты [1].
