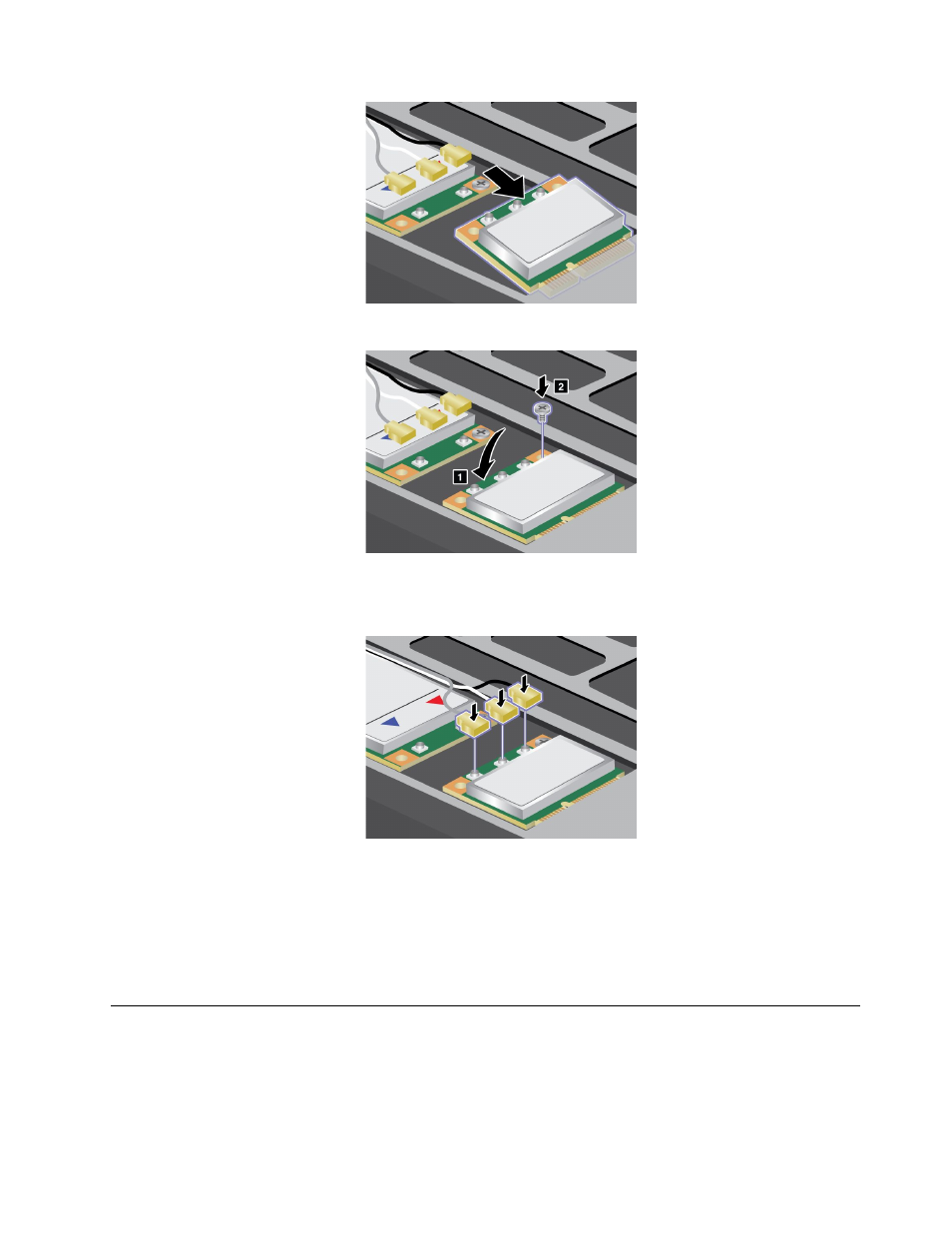

8. Поверните карту, чтобы она встала на место. Закрепите карту винтом.
9. Подсоедините к новой карте PCI Express Mini Card провода. Подключайте серый кабель только к
разъему с пометкой “MAIN” или “M” на карте, белый — к центральному разъему, а черный — к
разъему с пометкой “AUX” или “A”.
Примечание: Если в новой карте PCI Express Mini Card только два разъема, серый кабель
необходимо вставить в разъем с пометкой “MAIN”, черный — в разъем с пометкой “AUX” на
карте, а белый кабель — в защитную трубку.
10. Установите клавиатуру на место. Дополнительную информацию см. в разделе “Замена
клавиатуры” на странице 84.
11. Снова переверните компьютер. Подключите к компьютеру адаптер питания и кабели.
Установка и замена карты PCI Express Mini Card для подключения к
беспроводной глобальной сети WAN
Перед началом работы распечатайте эти инструкции.
Глава 6. Замена устройств 91
