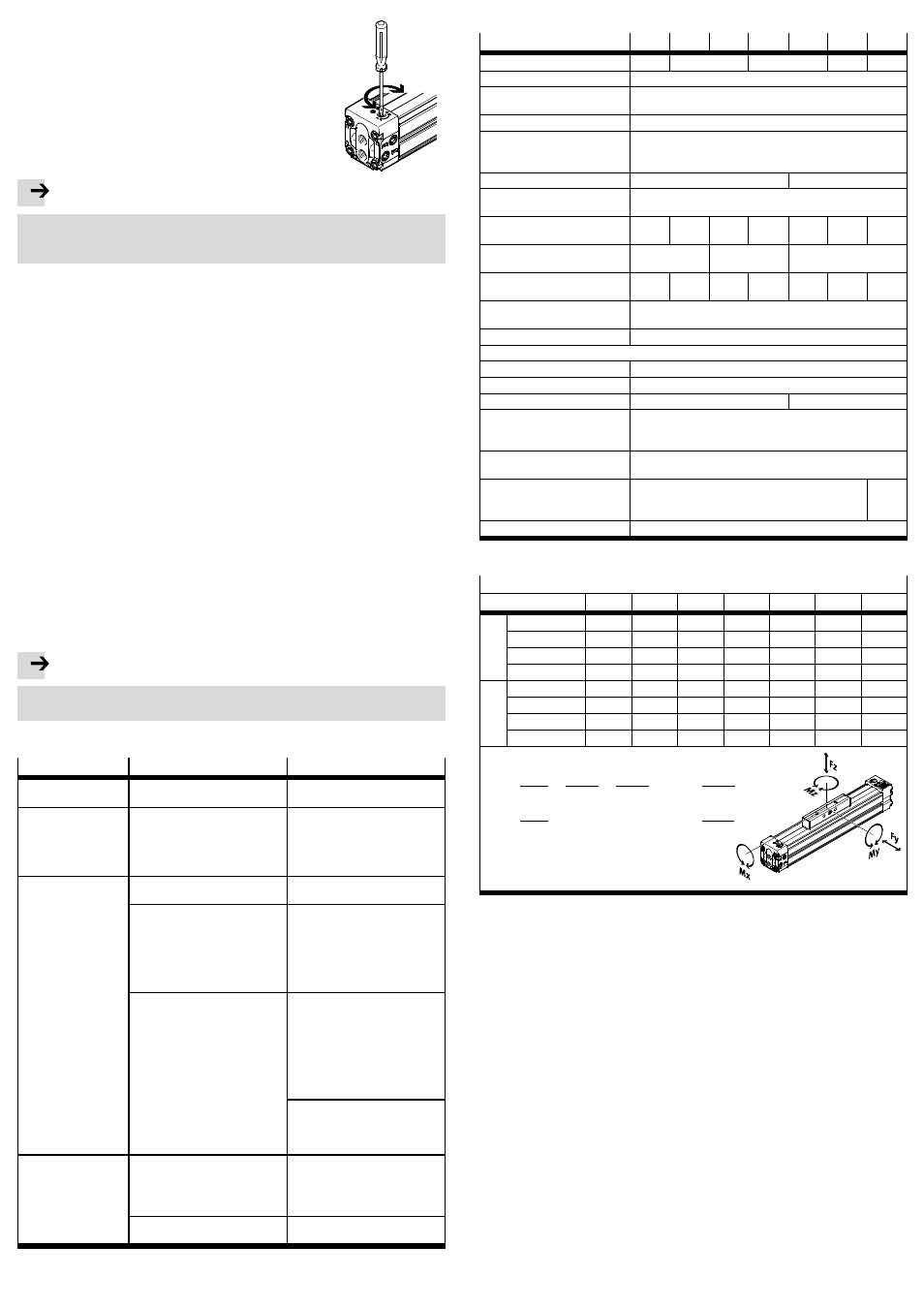

При использовании внутреннего демпфирования в
конечных положениях PPV:
2. Поверните регулировочные винты внутреннего
демпфирования в конечных положениях PPV
2
– с обеих сторон вначале полностью в сторону
закрытия
– затем снова в сторону открытия на один обо-
рот.
Fig. 16
Примечание
Для регулировки демпфирования в конечных положениях:
• Убедитесь в том, что каретка достигает конечных положенийбез жесткого
удара или упругойотдачи.
3. Подайте воздух в привод DGC-K плавно следующим образом:
– Сначала одновременно на обеих сторонах. В результате каретка немного
сдвинется до своего центра тяжести.
– Затем выпустите воздух из DGC-K с однойстороны.
Так вы не допустите пиковых нагрузок на DGC-K и в пневматическойсети.
4. Выполните тестовыйзапуск.
5. Проверьте, не требуется ли изменить скорость
(
5.2 Монтаж, пневматическая часть).
7
Техническое обслуживание и уход
• При необходимости очищайте ленты мягкой тканью.
• Избегайте средств очистки, вступающих в реакцию с лентами из ПУ.
Слишком сильное трение или использование растворяющих смазку средств
очистки (например, мыльныйраствор) повреждают слойсмазки.
8
Ремонт
• Рекомендация: отправьте изделие в нашу ремонтную службу.
В этом случае будут проведены все требуемые процедуры тонкойрегули-
ровки и испытаний.
• Информация о запасных частях и вспомогательных средствах: (
www.-
festo.com/spareparts).
9
Принадлежности
Примечание
• Выберите соответствующие принадлежности из нашего каталога:
(
www.festo.com/catalogue/DGC-K).
10
Устранение неполадок
Неполадка
Возможная причина
Способ устранения
Неравномерное дви-
жение каретки
Неправильно установлены дрос-
сели с обратным клапаном
По возможности дросселируйте
выхлоп (не подводимый воздух)
Неполадки при
опросе позиций
Ферритовые детали вблизи бес-
контактного датчика положения
Использовать детали из немаг-
нитных материалов или соблю-
дать минимальные расстояния
(
5.3. “Монтаж, электрическая
часть”)
Сильные утечки
Линейный привод смонтирован с
перекосом
Закрепить линейный привод на
ровной базовой поверхности.
Уплотнение изношено
Заменить быстроизнашивающи-
еся части:
– самостоятельный ремонт с
применением комплекта
быстроизнашивающихся ча-
стей
– отправка в Festo для ремонта
Вдавливание/втягивание уплот-
нительной ленты
При отсутствии давления в ли-
нейном приводе:
разомкнуть шланговое соедине-
ние и вручную передвинуть ка-
ретку дважды вдоль всего хода
(при необходимости переместить
жесткие упоры в конеч ное поло-
жение)
Избегать образования вакуума в
поршневом пространстве (напри-
мер, перемещать каретку без дав-
ления только плавно)
Линейный привод не
достигает нужной ско-
рости
Нехватка объема воздуха
– Увеличить поперечное сече-
ние соединительных элемен-
тов
– Установить дополнительный
ресивер
Большое трение или противо-
действующая сила
Соблюдать предельные значения
Fig. 17
11
Технические характеристики
Типоразмер
18
25
32
40
50
63
80
Пневматическое соединение
M5
G
Á
G
¼
G
Å
G½
Принцип действия
Двустороннее действие
Монтажное положе-
ние
Любое
Рабочая среда
Сжатый воздух согласно ISO 8573-1:2010 [7:–:–]
Примечания по рабо-
чей среде/среде
управления
возможна эксплуатация с воздухом, содержащим масло
(требуется в дальнейшей эксплуатации)
Рабочее давление
[бар]
2 … 8
1,5 … 8
Окружающая темпе-
ратура
[°C]
–10 … +60
Теоретическое уси-
лие при 6 бар
[Н]
153
295
483
754
1178
1870
3016
Скорости (мин. ...
макс.)
[м/с]
0,05 … 2
0,04 … 2
0,03 … 2
Длина демпфирова-
ния PPV
[мм]
16
18
20
30
30
30
83
Демпфирование
PPV
Пневматическое демпфирование, регулируемое с обеих
сторон
Макс. энергия удара
Диаграммы в каталоге
Материалы
Профильный корпус, каретка
Алюминий, анодированный
Концевая крышка
Алюминий
Поршень
Алюминий, полиоксиметилен
Алюминий
Уплотнение поршня, уплотне-
ние демпфера, уплотнительная
лента
Полиуретан
Скребок, направляющий блок
ленты
Полиоксиметилен
Уплотнительная лента
Сталь
Поли-
уре-
тан
Демпфирующая шайба
Нитрильный каучук
Fig. 18
Допустимая нагрузка от усилий и моментов
Типоразмер
18
25
32
40
50
63
80
GK
Fz
max
[Н]
120
330
480
800
1200
1600
2500
Mx
max
[Н·м]
0,8
1,2
1,9
3,8
6
5,7
32
My
max
[Н·м]
11
20
40
60
120
150
400
Mz
max
[Н·м]
1
3
5
8
15
24
100
GV
Fz
max
[Н]
120
330
480
800
1200
1600
–
Mx
max
[Н·м]
1,6
2,4
3,8
7,6
12
11,4
–
My
max
[Н·м]
22
40
80
120
240
300
–
Mz
max
[Н·м]
2
6
10
16
30
48
–
0, 4
× Fz
Fz
max
+ Mx
Mx
max
+
My
My
max
+ 0, 2 × Mz
Mz
max
≤ 1
Формулы для комбинированных на-
грузок:
Fz
Fz
max
≤ 1
Mz
Mz
max
≤ 1
Fig. 19
