b) Наметьте, просверлите и нарежьте три новых отверстия для стопорных болтов на
равномерном расстоянии друг от друга между имеющимися отверстиями в каждом новом
кольце и месте установки кольца.
c) Установите установочные винты и осадите резьбу.

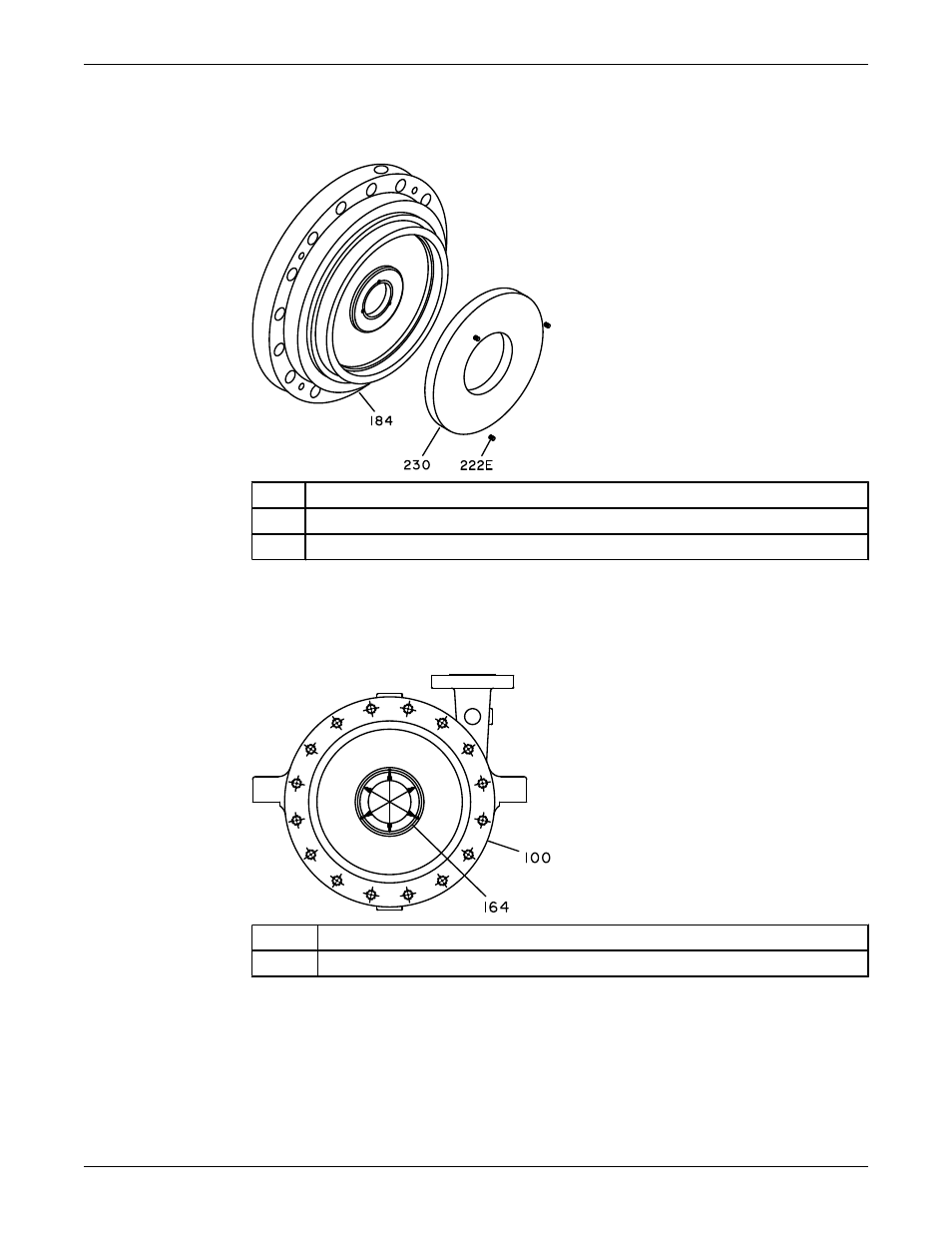

184
Кожух
222E
Установочный винт
230
Компенсационное кольцо крышки уплотнительной камеры
6. Проверка биения и деформации компенсационного кольца кожуха:
a) Измерьте каждое отверстие стопорного болта с помощью микронутромера или
штангенциркуля.
b) Исправьте любую деформацию, превышающую (0,08 мм), путем обработки перед
подгонкой новых компенсационных колец крыльчатки.
100
Кожух
164
Компенсационное кольцо кожуха
7. Измерьте отверстие компенсационного кольца кожуха для определения требуемого диаметра
используемого компенсационного кольца крыльчатки и расчета рекомендованных рабочих
зазоров.
8. Повторите шаги 6 и 7 для компенсационного кольца уплотнительной камеры.
9. Поворачивая компенсационные кольца, отрегулируйте их размер после установки на крыльчатку.
Техническое обслуживание (продолжение)
