1
2
3
4

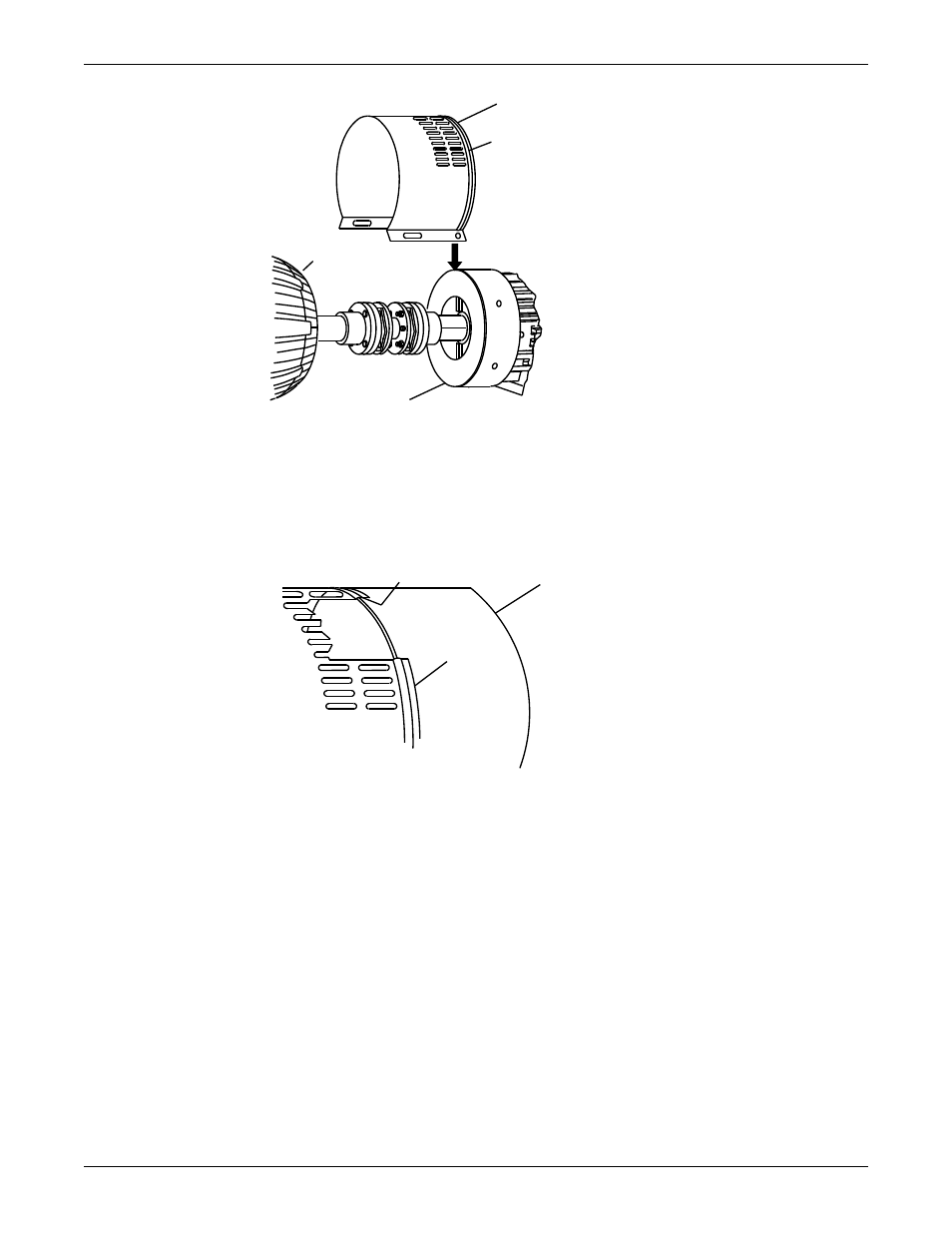

1. Задняя половина кожуха муфты
2. Кольцевая канавка
3. Защитное устройство лопасти отражателя
4. Привод
Разместите отверстие (фланец) таким образом, чтобы он не касался трубопровода, но был
доступен при установке болтов.
1
2
3
1. Кольцевая канавка
2. Защитное устройство лопасти отражателя
3. Половина кожуха муфты
5. Наденьте на болт одну шайбу и пропустите болт в круглое отверстие переднего торца
половины защитного кожуха.
6. Наденьте вторую шайбу на выступающий конец болта и плотно затяните.
7. Навинтите гайку на открытый конец болта и плотно затяните.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию 45
