8
RQ
TX13
32
УК
Р
А
ЇН
С
Ь
≥ Для прослуховування звуку телевізора на звуковій системі
підключіть кабель HDMI
§
або аудіокабель.
Див. інструкції з експлуатації відповідних пристроїв, де вказано
необхідні параметри аудіовиходу.
§ Тільки за умови підключення до ARC-сумісного телевізора.
Див. “Підключення з ARC-сумісним телевізором” для отримання
додаткових відомостей. (B правa)
Це підключення забезпечує найкращу якість зображення та звуку.
VIERA Link “HDAVI Control”
Якщо ваш телевізор Panasonic підтримує функцію VIERA Link,
телевізором і домашнім кінотеатром можна управляти синхронно,
використовуючи (B 15, Операції, що пов’язані з телевізором).
≥ Використовуйте високошвидкісні кабелі HDMI з логотипом HDMI
(як показано на обкладинці).
≥ Забороняється використовувати кабелі, несумісні з HDMI.
≥ Рекомендується використовувати HDMI-кабелі вiд Panasonic. Артикульнi
номери для замовлень:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50 (5,0 м), тощо.
≥ Не підключайте відео через відеомагнітофон.
Із-за встановленого захисту від копіювання зображення можуть
неправильно відображатися.
≥ Підключивши кабель HDMI
§
, зробіть налаштування, які відповідають
типу аудіосигналу від вашого цифрового обладнання (B 11).
(За допомогою цього підключення можна відтворювати тільки Dolby
Digital і PCM.)
∫ Підключення з ARC-сумісним телевізором
≥ Детальні відомості див. в інструкції з експлуатації телевізора.
∫ Підключення без ARC-сумісного телевізора
Якщо є декілька джерел звуку (наприклад, програвач дисків Blu-ray, DVD-
рекордер, відеомагнітофон тощо), під’єднайте їх до вільних входів
телевізора, а тоді підключіть вихід телевізора до роз’єму AUX або HDMI AV
OUT
§
основного пристрою.
2

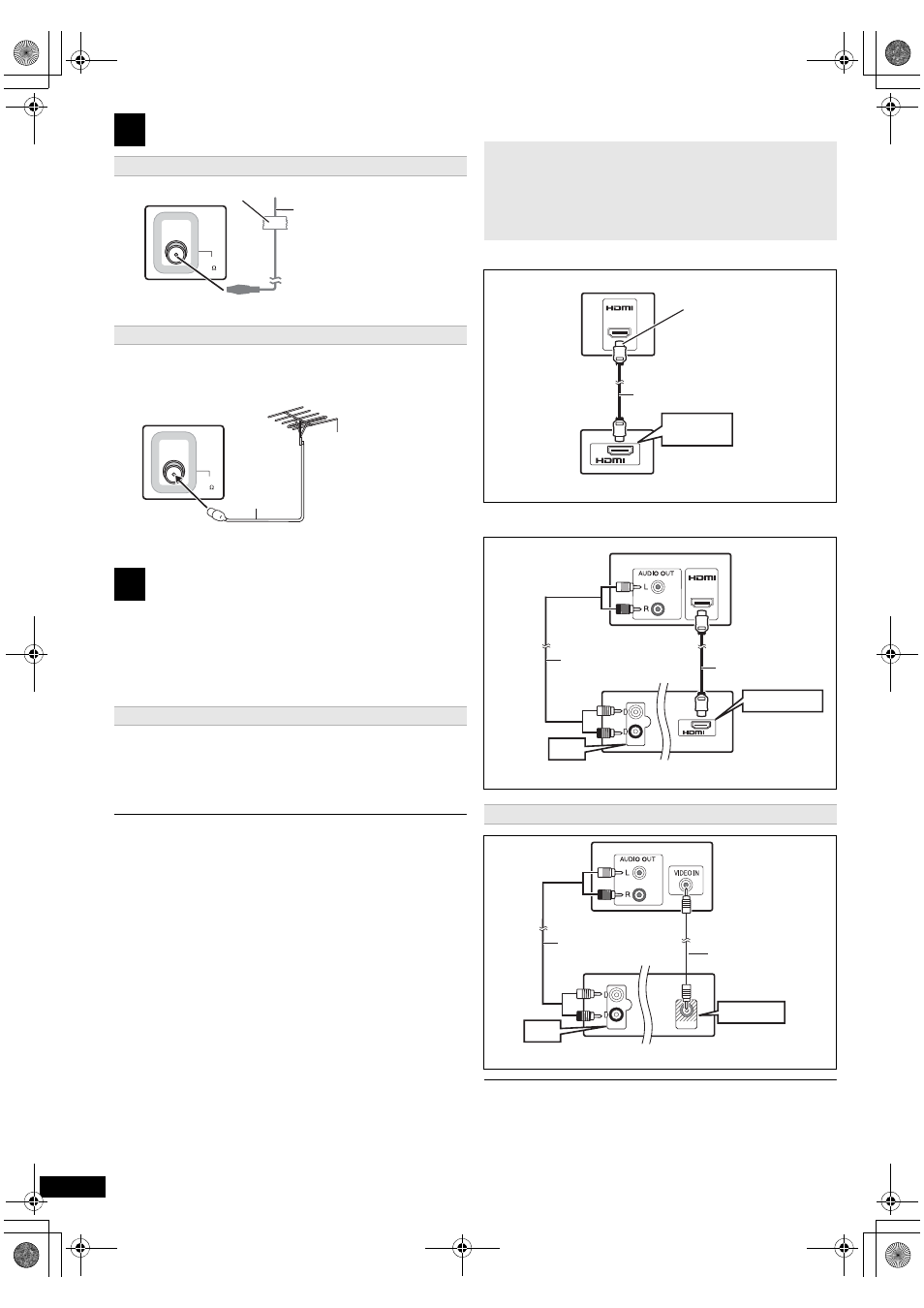

Підключення антени для радіо
Використання кімнатної антени
Використання зовнiшньої антени
3
Підключення аудіо- і відеопристроїв
Рекомендоване підключення до телевізора
FM ANT
(75 )
Клейка стрічка
Основний
апарат (задні)
Кімнатна антена FМ
(входить у комплект)
Зафіксуйте даний кінець
антени у місці з найкращим
прийманням сигналу.
FM ANT
(75 )
Якщо прийом радіостанцій поганий, використовуйте
зовнішню антену.
≥ Від’єднайте антену, коли пристрій не використовується.
≥ Не використовуйте зовнiшню антену під час грози.
Основний
апарат (задні)
75 Ом
коаксіальний
кабель
(не входить у
комплект)
Зовнішня FM-антена
(Використання
TВ-антени (не входить
у комплект))
Доручіть встановлення
даної антени
кваліфікованому
майстрові.
Що таке ARC?
ARC є скороченням для Audio Return Channel або HDMI ARC
(передача цифрового звуку за кабелем HDMI). Воно
використовується для позначення однієї з функцій HDMI. Якщо
телевізор сумісний із ARC, звук із телевізора можна передати на
цей пристрій через кабель HDMI без необхідності в додатковому
аудіопідключенні.
Альтернативне підключення до телевізора
HDMI (ARC)
AV OUT
HDMI
(ARC)
AV
OUT
(ARC)
Телевізор
Кабель HDMI
(не входить у комплект)
Основний апарат (задні)
Обов’язково виконуйте
підключення до ARC-
сумісного роз’єму
телевізора. (Див.
інструкцію з експлуатації
телевізора.)
AV
OUT
(ARC)
HDMI AV OUT
AV IN
AUX
L
R
AUX
Телевізор
Аудіокабель
(не входить у
комплект)
Кабель HDMI
(не входить у
комплект)
Основний апарат (задні)
VIDEO OUT
VIDEO OUT
AUX
L
R
AUX
Телевізор
Відеокабель
(входить у комплект)
Аудіокабель
(не входить у
комплект)
Основний апарат (задні)
32
