Варианты установки колонок – Инструкция по эксплуатации Panasonic SC-XH55
Страница 20
20
RQ
TX13
32
Getting Started
Playing
Discs
Ot
her Op
era
tions
Reference
РУ
С
С
К
И
Й
Все колонки (за исключением сабвуфера) можно повесить на стены.
≥ Стены или колонны, к которым будут крепиться колонки, должны
быть способны выдерживать нагрузку 10 кг на дюбель. Перед
креплением колонок на стену проконсультируйтесь со
строителями. Неверная установка может привести к повреждению
стены и колонок.
1 Вверните винт (в комплект поставки не входит) в стену.
2 Надежно наденьте колонку отверстием(отверстиями) на
винт(винты).
∫ Советы
Используйте перечисленные ниже измерения для определения точек
крепления на стене.
≥ Оставьте как минимум 20 мм пространства над колонкой и по 10 мм
с каждой стороны, чтобы обеспечить достаточное пространство
для установки колонки.
∫ Чтобы предотвратить падение колонок
Фронтальные колонки, Колонка объемного звучания, Центральная
колонка
например, Фронтальные колонки

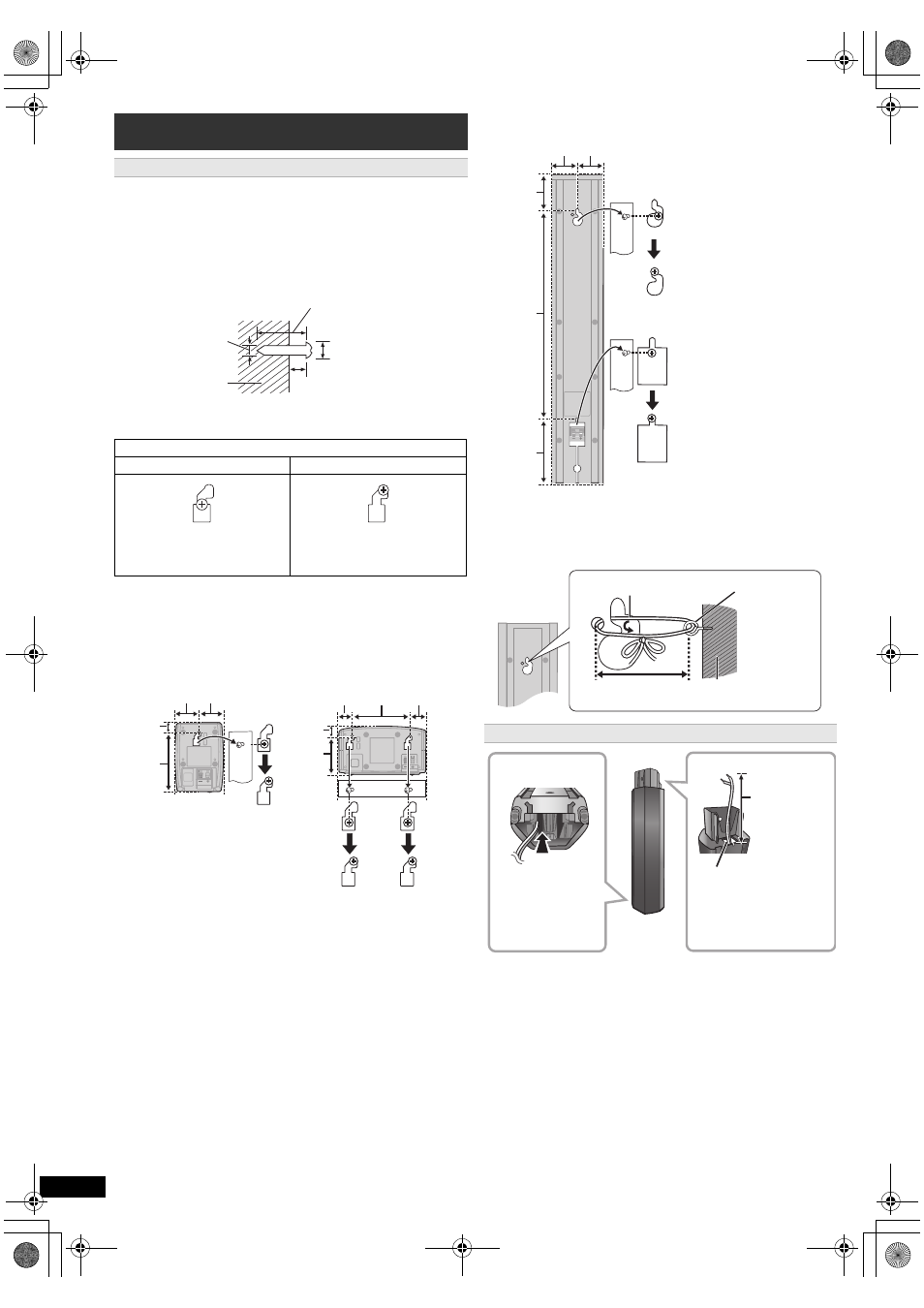

Варианты установки колонок
Крепление на стене
например, Колонки объемного звучания
НЕПРАВИЛЬНО
РАЗРЕШАЕТСЯ
≥ В таком положении колонка
может упасть при
перемещении влево или
вправо.
≥ Переместите колонку, чтобы
винт находился в этом
положении.
Не менее 30 мм
от ‰7,0 мм до ‰9,4 мм
Стена или
колонна
от 5,5 мм до 7,5 мм
‰4,0 мм
Колонки объемного звучания
Центральная колонка
A 17,6 мм
B 98,7 мм
C 40 мм
D 40 мм
E 16,7 мм
F 63,7 мм
G 23 мм
H 96 мм
I 26 мм
Фронтальные колонки
Закрепите на стене без использования основания и подставки
Повторное присоединение кабеля колонки
J 64,5 мм
K 348,5 мм
L 109,5 мм
M 50,3 мм
N 50,3 мм
Стена
Винт с кольцом
на конце
(в комплект
поставки не
входит)
Бечевка (в комплект
поставки не входит)
Не более
10 см
Вставьте кабель
через донную
часть.
Вытяните кабель
наружу через
отверстие.
Расстояние
должно быть
около 120 мм.
