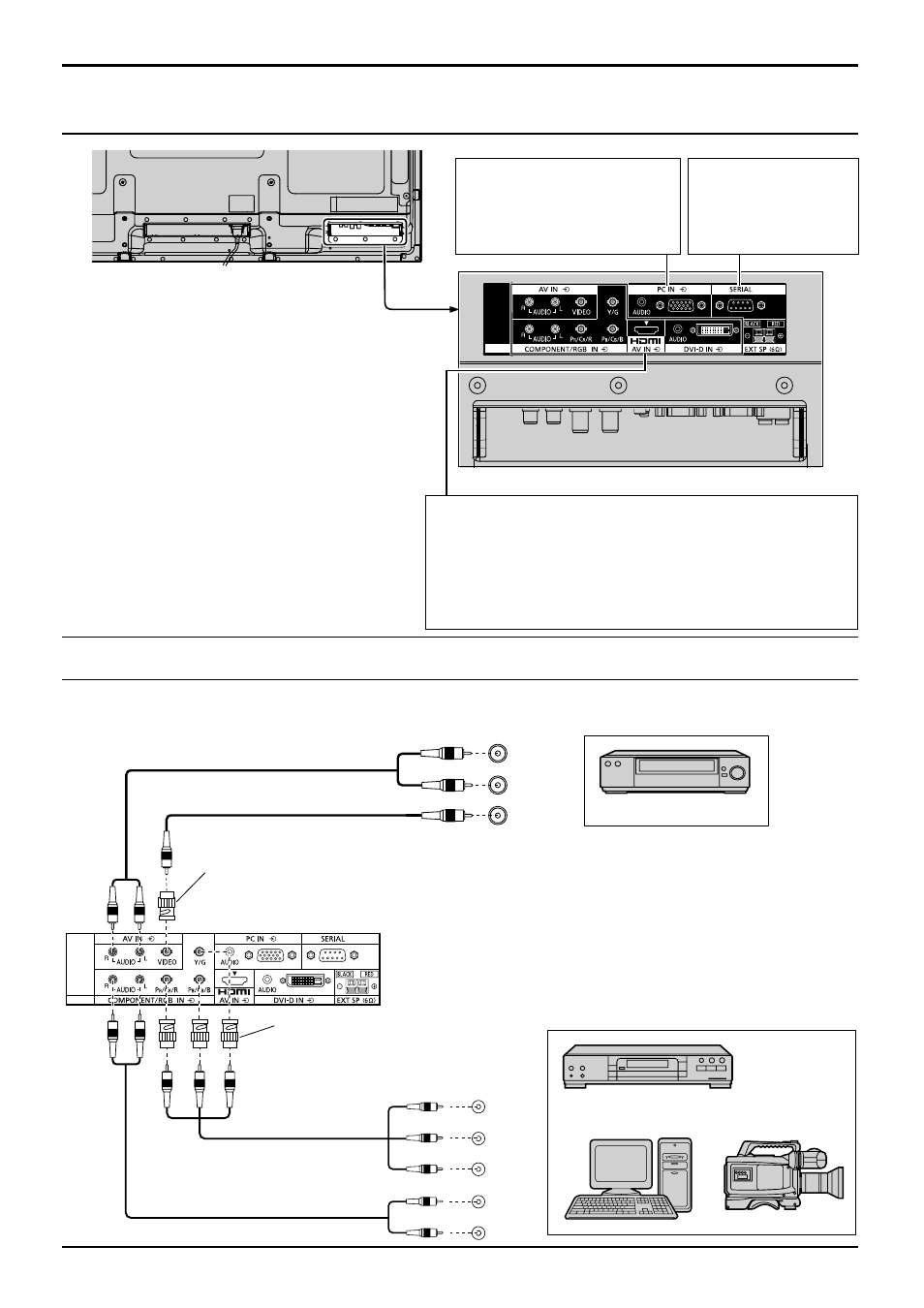

Подсоединение VIDEO и COMPONENT / RGB IN
,
Y , P
B
,
P
R
OUT
P
R
P
B
Y
AUDIO
OUT
R
L
VIDEO
OUT
AUDIO
OUT
R
L
Примечания:
• Измените установку “Выбор входа: компонент/RGB” в
меню “Установка” на положение “Компонентный” (при
подсоединении компонентного сигнала) или “RGB” (при
подсоединении сигнала RGB). (см. стр. 36)
• Сигналы, которые вводятся через разъемы COMPONENT/RGB IN,
соответствуют Синхронизация по сигналу G и Синхронизация по
сигналу Y.
Разъем адаптера
RCA-BNC
Разъем адаптера
RCA-BNC
DVD плеер
Видеомагнитофон
КОМПЬЮТЕР
Видеокамера RGB
Примечание:
Представленное дополнительное оборудование, кабели и адаптер не поставляются с данным устройством.
Подсоединения
Подсоединение видеооборудования
AV IN (VIDEO):
Входной композитный видеоразъем (см. ниже)
COMPONENT/RGB IN: Входной видеоразъем
Компонентный/RGB (см. ниже)
AV IN (HDMI): Входной разъем HDMI (см. стр. 10)
DVI-D IN: Входной разъем DVI-D (см. стр. 10)
Подключите к видеооборудованию, например, к
видеомагнитофону или DVD-проигрывателю.
PC IN: Разъем входа с ПК
Подключите к видеоразъему
на ПК или к другому
оборудованию с выходами Y,
P
B
(C
B
) и P
R
(C
R
) (см. стр. 11).
SERIAL:
Этот разъем
используется
для управления
плазменным дисплеем
с ПК (см. стр. 12)
Разъемы в нижней части плазменного дисплея.
