12

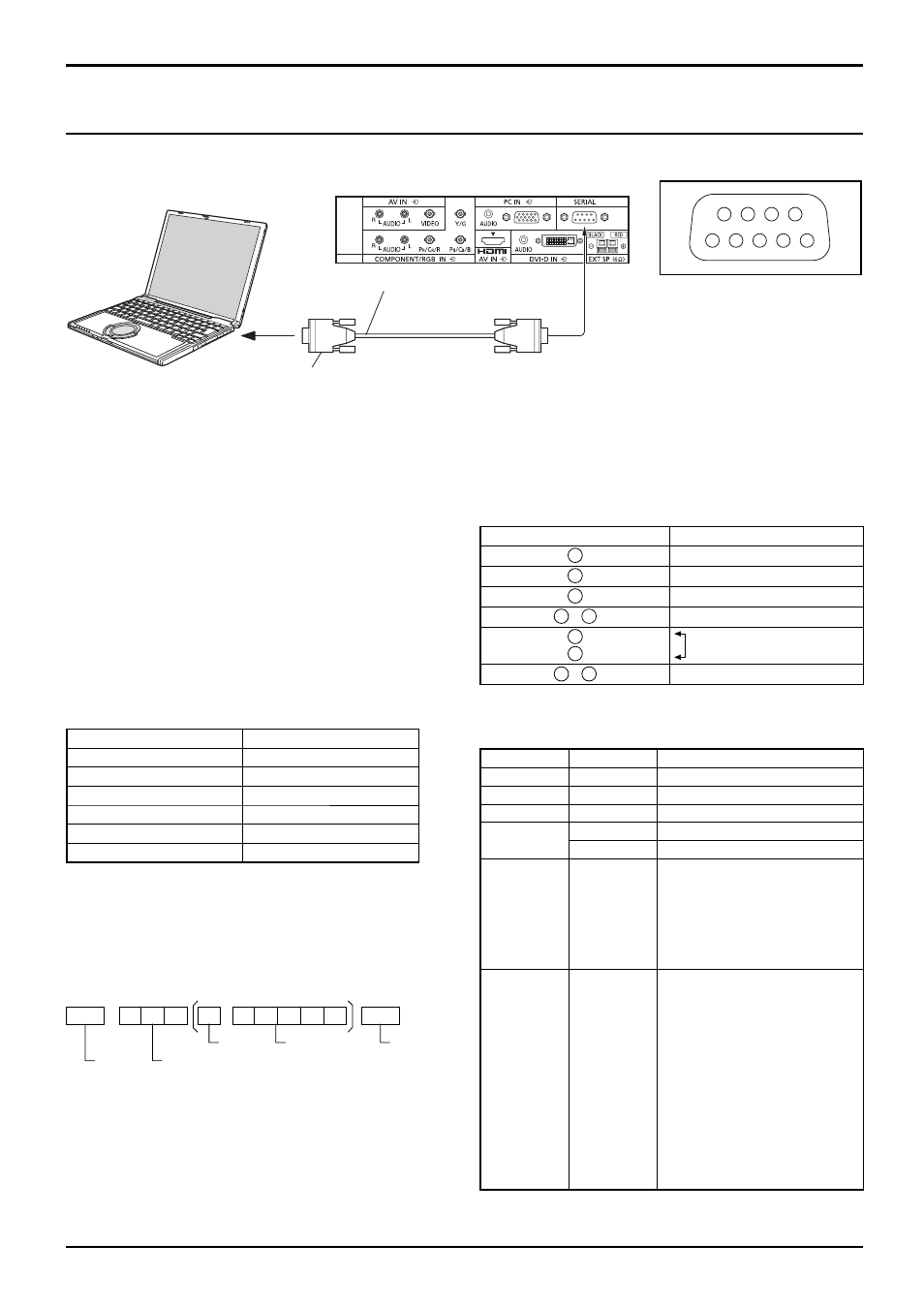

Подсоединение разъемов SERIAL
Примечания:
• Используйте прямой кабель RS-232C для подсоединения компьютера к плазменному дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.
Разъем SERIAL отвечает спецификации интерфейса
RS-232C, так что плазменный дисплей может
управляться с компьютера, который подключен к этому
разъему.
На компьютере потребуется установить программное
обеспечение, которое позволяет отправку и получение
управляющих данных, которые удовлетворяют
нижеприведенным условиям. Используйте
такое компьютерное приложение, как язык
программирования. За подробностями обращайтесь к
документации к компьютерному приложению.
Разъем SERIAL используется для управления плазменным дисплеем с компьютера.
Расположение контактов
для SERIAL разъема
Основной формат для управляющих данных
Передача управляющих данных с компьютера
начинается сигналом STX, за которым следует
команда, параметры и, в завершении, сигнал ETX.
При отсутствии параметров, сигнал параметра может
не посылаться.
Старт
(02h)
3-символьная
команда (3 байта)
Двоеточие
Параметр (ы)
(1 - 5 байт)
Конец
(03h)
STX
C1 C2 C3
P1 P2 P3 P4
:
P5
ETX
Примечания:
• При передаче нескольких команд обеспечьте
ожидание ответа после первой команды перед
отсылкой следующей команды.
• Если по ошибке отправлена неверная команда,
аппарат вернет на компьютер команду “ER401”.
КОМПЬЮТЕР
Прямой кабель RS-232C
D-sub 9p
Параметры коммуникации
Уровень сигнала
Совместимый с RS-232C
Метод синхронизации
Асинхронный
Частота передачи
9600 бит/с
Проверка четности
Отсутствует
Длина символа
8 бит
Стоп-бит
1 бит
Регулирование потока
-
Названия сигналов для разъема D-sub 9P
Контакт №
Подробности
2
R X D
3
T X D
5
GND
4 • 6
Не используются
7
8
(Закорочено в этом аппарате)
1 • 9
NC
Эти названия сигналов используются в технических
характеристиках компьютера.
Подсоединения
Команда
Команда
Параметр
Описание
PON
Нет
Включить питание
POF
Нет
Выключить питание
AVL
**
Громкость 00 - 63
AMT
0
Бесшумный режим ВЫКЛ
1
Бесшумный режим ВКЛ
IMS
Нет
VD1
YP1
HM1
DV1
PC1
Выбор входа (перекл)
Вход VIDEO (VIDEO)
Вход COMPONENT/RGB IN
(COMPONENT)
Вход HDMI (HDMI)
Вход DVI-D IN (DVI)
Вход PC IN (PC)
DAM
Нет
ZOOM
FULL
JUST
NORM
ZOM2
ZOM3
SJST
SNOM
SFUL
14:9
Выбор режима экрана (перекл)
Увеличение1
(Для сигнала Video/SD/PC)
16:9
Панорамный
(Для сигнала Video/SD)
4:3 (Для сигнала Video/SD/PC)
Увеличение2 (Для сигнала HD)
Увеличение3 (Для сигнала HD)
Панорамный (Для сигнала HD)
4:3 (Для сигнала HD)
4:3 полноэкранный
(Для сигнала HD)
14:9
Когда питание выключено, дисплей отвечает только
на команду PON.
(Гнездо)
(Штекер)
6
7
8
9
1
3
4
5
2
