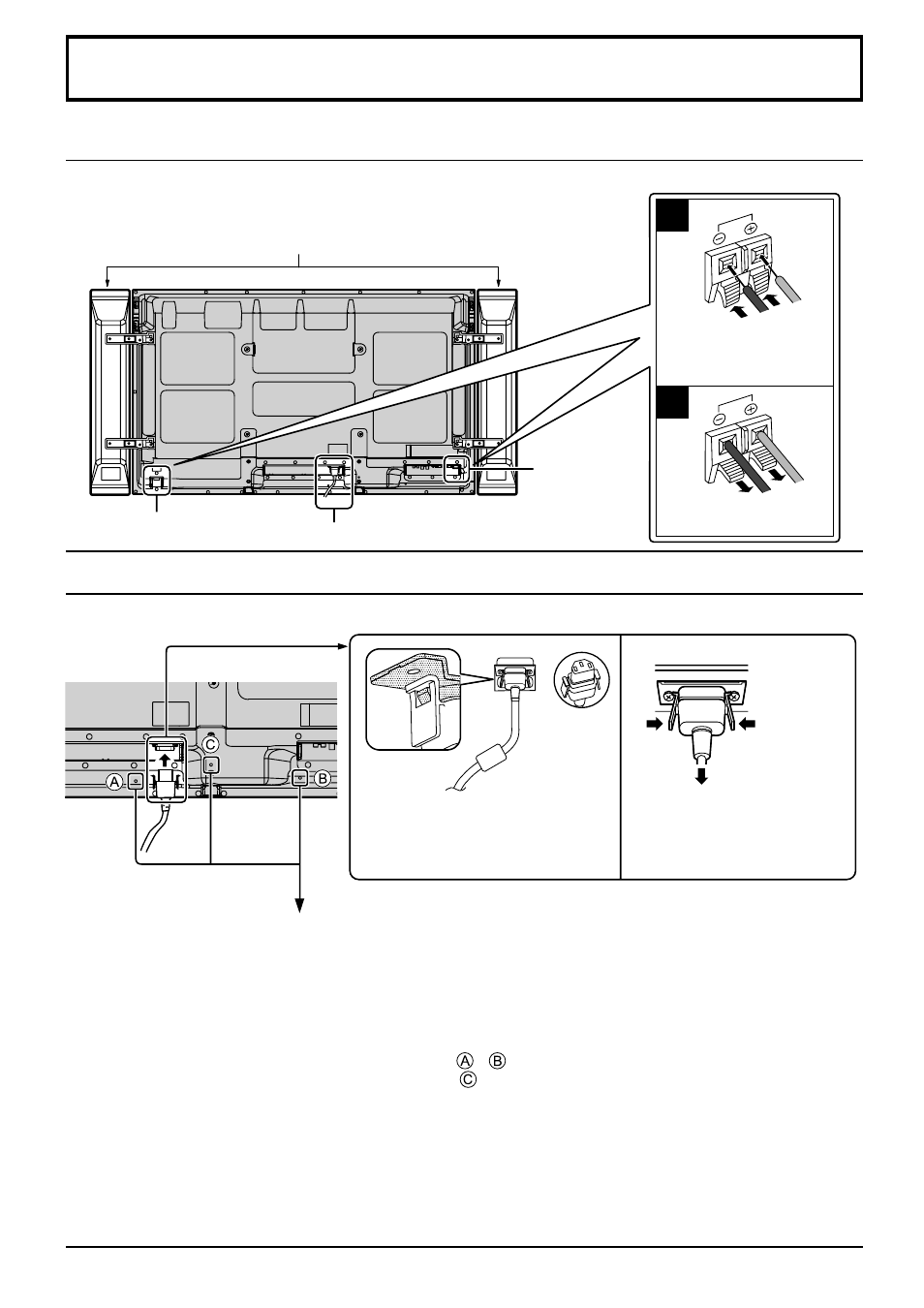

Panasonic TH-42PH30ER - Инструкция (Страница 8)

1
2
Подсоедините сетевой шнур к корпусу дисплея.
Вставьте сетевой шнур, пока он не защелкнется.
Примечание:
Убедитесь в том, что шнур переменного тока
зафиксирован как с левой, так и с правой стороны.
Подсоединения
Разъем
ДИНАМИКА (П)
Разъем
ДИНАМИКА (Л)
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству
по установке громкоговорителей.
Подсоединение шнура переменного тока (см. стр. 13)
Громкоговорители (Дополнительные принадлежности)
Подсоединения
Отсоединение сетевого шнура
Отсоедините сетевой шнур, нажав
на два рычажка.
Примечание:
При отсоединении шнура переменного тока
обязательно сначала отсоедините штепсельную
вилку шнура переменного тока от сетевой розетки.
Крепление кабеля
Для крепления соединительных кабелей предусмотрены 3 отверстия. Так как
зажим не входит в комплект поставки к изделию, в случае необходимости
приобретите зажим или ремешок.
При использовании настенного кронштейна (вертикального)
Примечание:
При использовании Настенный кронштейн (вертикальный)(TY-WK42PV20)
воспользуйтесь отверстиями
и , чтобы закрепить кабели. Если кабели будут
зафиксированы на отверстии , они могут быть зажаты настенным кронштейном.
Подсоединение и крепление шнура переменного тока, крепление кабеля
Красный
Черный
Красный
Черный
Нажав на рычажок,
вставьте провод с
сердечником.
Установите рычажок в
исходное положение.
Подключение динамиков
8
