Пере
д
экс
п
л
уатац
ией
7
RQ
T
9
59
5
Руководство
по
быс
т
рому
ста
р
ту
Р
У
ССКИЙ
В случае плохого приема радиоволн используйте наружную FM-антенну.
≥ Для прослушивания аудиосигнала телевизора на звуковой системе,
подключите кабель HDMI
§
или аудиокабель.
Информацию о настройках, необходимых для вывода
аудиосигнала, см. в инструкции по эксплуатации соответствующих
устройств.
§
Только при подключении к ARC-совместимому телевизору.
Подробные сведения см. в “Подключение при ARC-совместимом
телевизоре”. (B справа)
Данное подключение обеспечивает наилучшее качество картинки.
VIERA Link “HDAVI Control”
Если ваш телевизор Panasonic поддерживает функцию VIERA Link,
телевизором и домашним кинотеатром можно управлять синхронно
(B 14, Операции с подключенным телевизором).
≥ Используйте высокоскоростные кабели HDMI.
≥ Рекомендуется использовать HDMI-кабели корпорации Panasonic.
Артикульные номера для заказа:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50 (5,0 м), и т.д.
≥ Не подключайте видео через видеомагнитофон.
Из-за установленной защиты от копирования картинка может
неправильно отображаться.
(При данном подключении может воспроизводится только сигнал в
формате Dolby Digital и PCM.)
∫ Подключение при ARC-совместимом телевизоре
≥ Подробную информацию смотрите в руководстве по эксплуатации
телевизора.
∫ Подключение без ARC-совместимого телевизора
При наличии различных источников аудиосигнала (таких как
проигрыватель Blu-ray, DVD-рекордер, видеомагнитофон и т.п.)
подключите их к имеющимся входам телевизора, а выход телевизора
следует затем подключить к разъему AUX или HDMI AV OUT
§
главного
устройства.
2

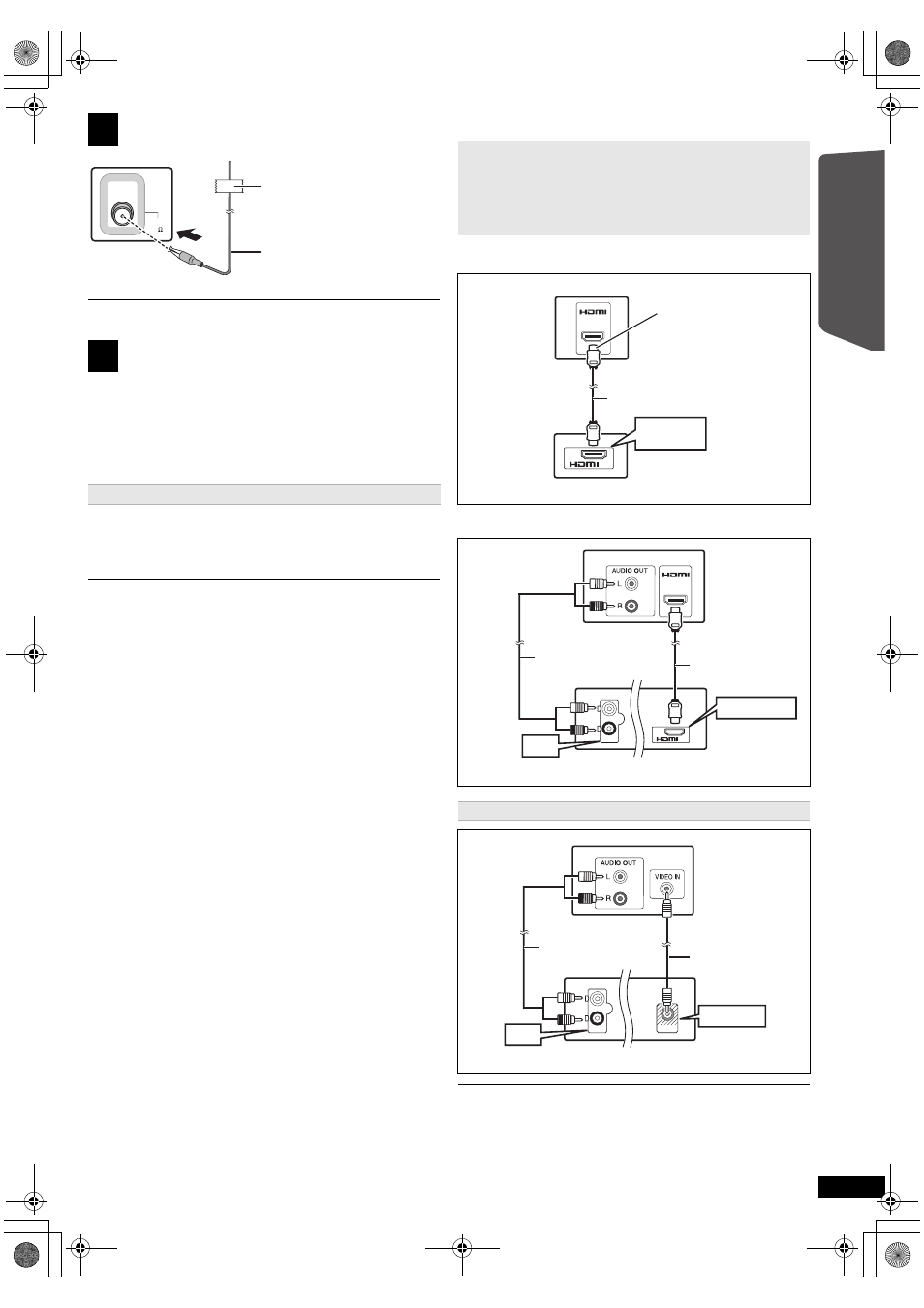

Подключения радиоантенны
3
Подключение аудио- и видеоустройств
Рекомендованное подключение к телевизору
≥ Запрещается использовать кабели, несовместимые с HDMI.
≥ После подключения кабеля HDMI
§
следует ввести настройки,
соответствующие типу аудиосигнала от вашего цифрового
оборудования (B 10).
FM ANT
(75 )
Основной
блок (задние)
Прикрепите этот конец антенны
к стене или столбу в месте
наилучшего приема.
Комнатная FM-антенна
(входит в комплект поставки)
Что такое ARC?
ARC – аббревиатура для Audio Return Channel или HDMI ARC
(передача цифрового звука по кабелю HDMI). Ею обозначается
одна из функций HDMI. Если телевизор совместим с ARC,
аудиосигнал от телевизора может передаваться на это устройство
по кабелю HDMI без необходимости в дополнительном
аудиоподключении.
Альтернативное подключение к телевизору
HDMI (ARC)
AV OUT
HDMI
(ARC)
AV
OUT
(ARC)
Телевизор
Кабель HDMI
(в комплект поставки не входит)
Основной блок (задние)
Подключается к ARC
совместимому выходу
телевизора.
(См. инструкцию по
эксплуатации
телевизора.)
AV
OUT
(ARC)
HDMI AV OUT
AV IN
AUX
L
R
AUX
Телевизор
Кабель HDMI
(в комплект
поставки
не входит)
Аудиокабель
(в комплект поставки
не входит)
Основной блок (задние)
VIDEO OUT
VIDEO OUT
AUX
L
R
AUX
Телевизор
Основной блок (задние)
Аудиокабель
(в комплект поставки
не входит)
Видеокабель
(входит в комплект
поставки)
7
