Как расположить колонки для достижения максимального звукового
эффекта.
Обратите внимание на следующее:
≥ Установите колонки на устойчивой ровной поверхности.
≥ Установите колонки на расстоянии не менее 10 мм от системы,
чтобы обеспечить надлежащую вентиляцию.
≥ Если расположить акустические колонки слишком близко к полу,
стенам и углам, то это может вызвать излишнее усиление низких
частот. Закройте стены и окна плотными портьерами.
≥ Информацию о дополнительном монтаже на стену см. на стр. 19.
Пример установки (“Окруж. Звучание (Рекомендуется)”:
Стандартное расположение для эффекта окружения)
Разместите центральную, фронтальные и колонки объемного
звучания приблизительно на одном расстоянии от слушателя. Углы
на диаграмме - приблизительные.
§1 Положение, при котором оставлены не менее 5 см от всех стен
для надлежащей вентиляции.
§2 Установите на стеллаж или полку. Если расположить динамик
непосредственно на телевизоре, вызванные динамиком
вибрации могут расстроить изображение.
§3 Установите колонки справа или слева от телевизора, на пол или
прочную полку для минимизации вибраций. Расстояние до
телевизора должно быть около 30 см.
В зависимости от планировки комнаты у вас может возникнуть
желание использовать все колонки спереди (“Фронт. Звучание
(другие опции)”) (B 8, Easy setup (Легкая установкa)).
Примечания по использованию колонок
≥Используйте только колонки из комплекта поставки
При использовании других колонок возможно повреждение
аппарата или ухудшение качества звука.
≥ Длительная работа на максимальной громкости может привести к
уменьшению срока службы колонок и даже к выходу их из строя.
≥ Чтобы избежать повреждений, уменьшайте громкость в таких
случаях:
– При воспроизведении искаженного звука.
– Когда динамики создают эффект отражения звука из-за
проигрывателя, шума FM-радиопередач или непрерывных
сигналов от осциллятора, проверочного диска или электронного
прибора.
– При настройке качества звука.
– При включении или выключении аппарата.
Если на телевизоре происходит искажение цветов
Несмотря на то, что конструктивно центральная колонка допускает
установку вблизи телевизора, у некоторых моделей телевизоров при
определенном ее месторасположении все же возможно искажение
картинки.
Если это произошло, отключите телевизор примерно на
30 минут.
Функция размагничивания телевизора должна решить проблему.
Если проблема не решается, отодвиньте колонки подальше от
телевизора.
Перед выполнением подключений отключите все оборудование и
ознакомьтесь с соответствующими разделами инструкции по эксплуатации.
Не включайте вилку в розетку до тех пор, пока не будут
выполнены все остальные подсоединения.
Для удобства при выполнении подключений рекомендуется
использовать идентификационные кабельные маркеры (наклейки).
Подключите кабели динамиков к соответствующим колонкам
согласно приведенной выше таблице.
Вставьте провода полностью, не переходя на участки без изоляции.
Не допускайте пересечения (короткого замыкания) или
нарушения полярности проводов акустических колонок, т.к. это
может вызвать повреждение колонок.

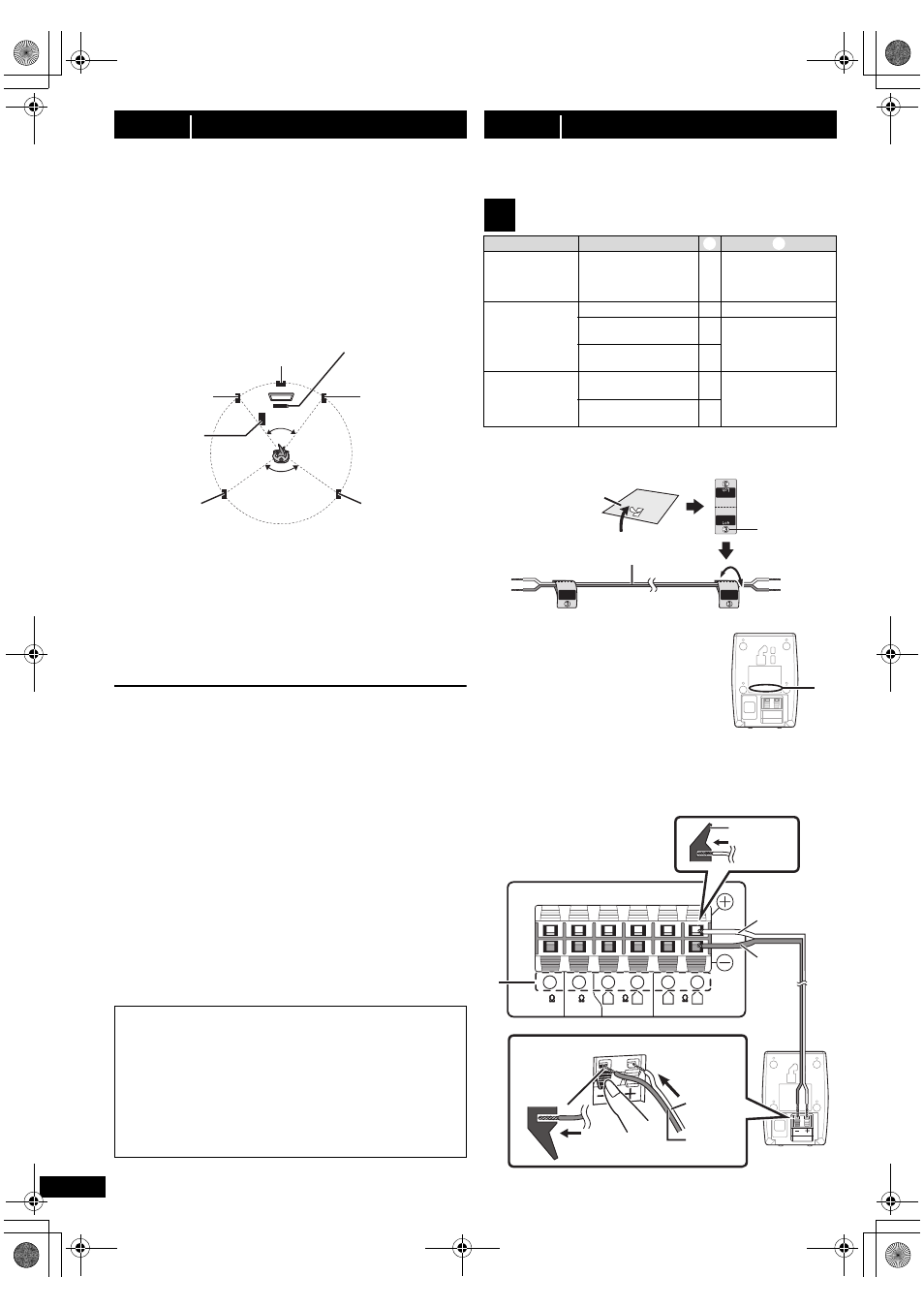

шаг 1 Расстановка
Осторожно
≥ Основной блок и входящие в комплект поставки колонки
должны использоваться только так, как указано в этой
настройке. Несоблюдение указаний может привести к
повреждению усилителя и/или колонок и увеличению
опасности возгорания. При повреждении аппарата или
колонок или при резком ухудшении качества звука
обратитесь к квалифицированному сервисному
специалисту.
≥ Не пытайтесь крепить колонки на стену иным от описанного
здесь способа.
120°
60°
Центральная
колонка §2
Фронтальные
колонки (левый)
Сабвуфер §3
Колонки
объемного
звучания
(левый)
Колонки
объемного
звучания
(справа)
Фронтальные
колонки (справа)
Основной блок §1
шаг 2 Подключения
1 Подключение колонок
Тип кабеля Колонки
(Подключенный к
сабвуферу)
Сабвуфер 6
SUBWOOFER /
ENCEINTE
D’EXTRÊMES-
GRAVES
Короткий
Центральная колонка 5 CENTER / CENTRE
Фронтальные колонки
(справа)
2
FRONT /
AVANT Фронтальные колонки
(левый)
1
Длинный
Колонки объемного
звучания (справа)
4
SURROUND /
AMBIOPHONIE Колонки объемного
звучания (левый)
3
Проверьте тип динамика по
этикетке, прежде чем подключать
соответствующий кабель.
 
SURROUND
Lch
 SURROUND
SURROUND
SURROUND
Lch
например, Колонки объемного звучания (левый)
Наклейки для
кабеля
динамиков
Длинных кабеля

например,
FRONT FRONT SURROUND SURROUND
L R L R 5
6 5 2 1 4 3
5 5 5

SUBWOOFER SUBWOOFER CENTER CENTER
Основной блок (задние)
Белый
Cиняя
линия
Белый
Cиняя
линия
Подайте
вперед! Колонки
объемного
звучания (левый)
Подайте
вперед!
i: Белый
j: Cиняя линия
6
