Перед использованием

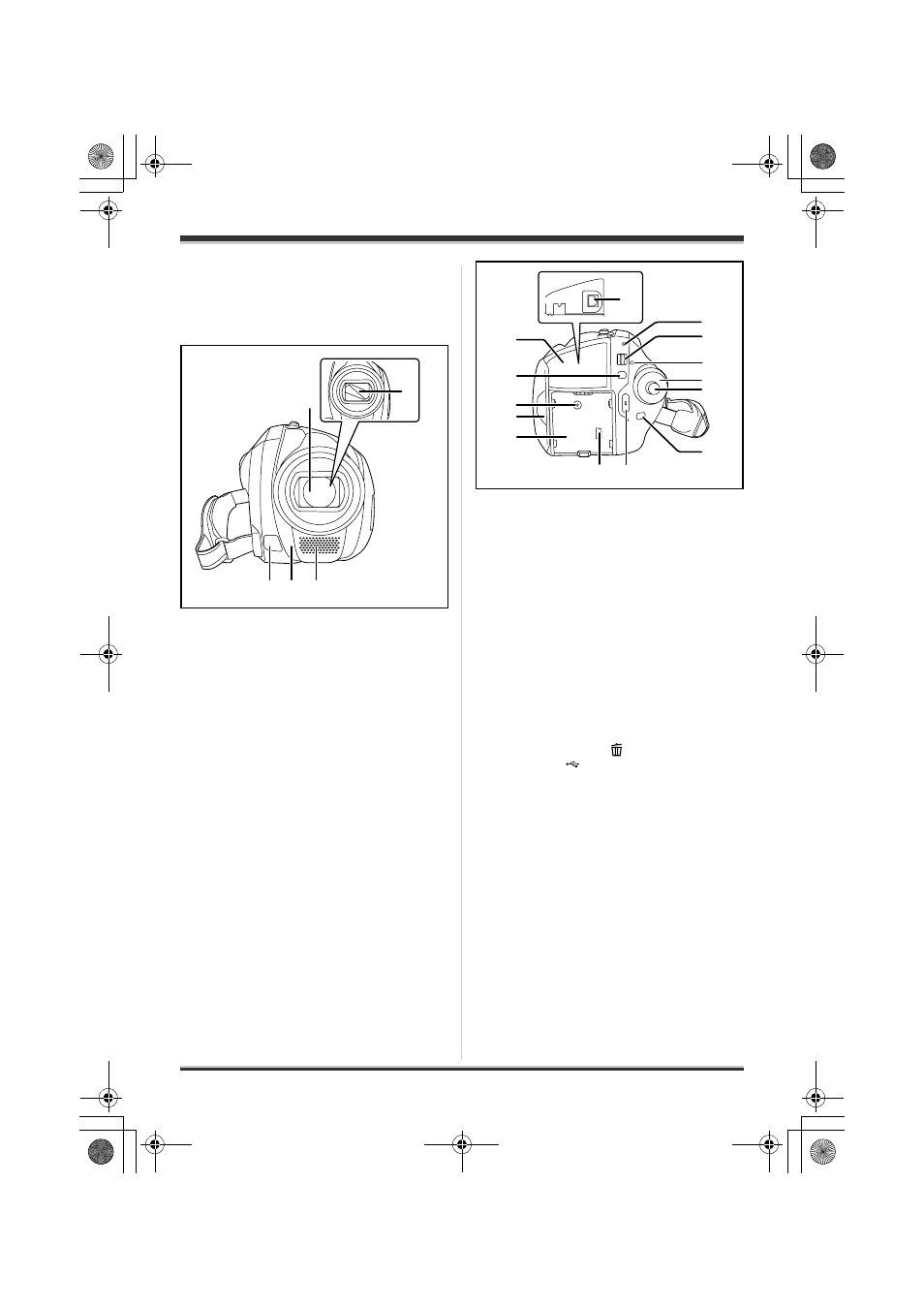

Обозначение и
назначение частей
камеры
1
Объектив (LEICA DICOMAR) (SDR-H250)
Объектив (SDR-H21/SDR-H20)
≥ Не прикрепляйте конверсионную линзу
или фильтр к данному устройству, так
как это может привести к
виньетированию.
2
Крышка объектива (SDR-H250)
3
Осветительная лампа (SDR-H250/
SDR-H21) (l 51)
4
Датчик баланса белого (l 61)
Датчик сигналов дистанционного
управления (SDR-H250) (l 15)
5
Микрофон (встроенный, стерео)
6
Крышка разъемов
7
Кнопка вызова меню [MENU] (l 34)
8
Разъем электропитания постоянного
тока [DC/C.C. IN] (l 26)
9
Открытая часть ЖКД (l 13)
10 Держатель аккумулятора (l 21)
11 Выходной разъем аудио-видео [A/V]
(l 83, 85)
12 Индикатор состояния (l 26)
13 Выключатель питания [OFF/ON] (l 26)
14 Светодиодный индикатор доступа к
жесткому диску/компьютеру
[ACCESS/PC] (l 20, 94)
15 Дисковый переключатель режимов
(l 28)
16 Джойстик (l 28)
17 Кнопка удаления [
] (l 71, 75, 77)
18 Порт USB [
] (l 86, 93)
19 Кнопка начала/остановки съемки (l 40)
3
4
5
2
1
11
12
14
13
15
16
18
6
7
8
9
10
17
19
