Подсоединение video и component / rgb in, Подсоединения 9 – Инструкция по эксплуатации Panasonic TH-47LF25ER
Страница 9
Advertising
R
L
R
L
AUDIO OUT
AUDIO OUT
RGB OUT
Y P
B
P
R
OUT
VIDEO OUT
S VIDEO OUT
Примечания:
• Измените установку “Выбор входа: компонент/RGB” в
меню “Установка” на положение “Компонентный” (при
подсоединении компонентного сигнала) или “RGB” (при
подсоединении сигнала RGB). (см. стр. 36)
• Принимает только сигналы RGB с разъема COMPONENT/RGB
IN с параметром “Синхронизация по сигналу G”
Разъем адаптера
RCA-BNC
Разъем адаптера
RCA-BNC
DVD плеер
DVD плеер
Видеомагнитофон
КОМПЬЮТЕР
Видеокамера RGB

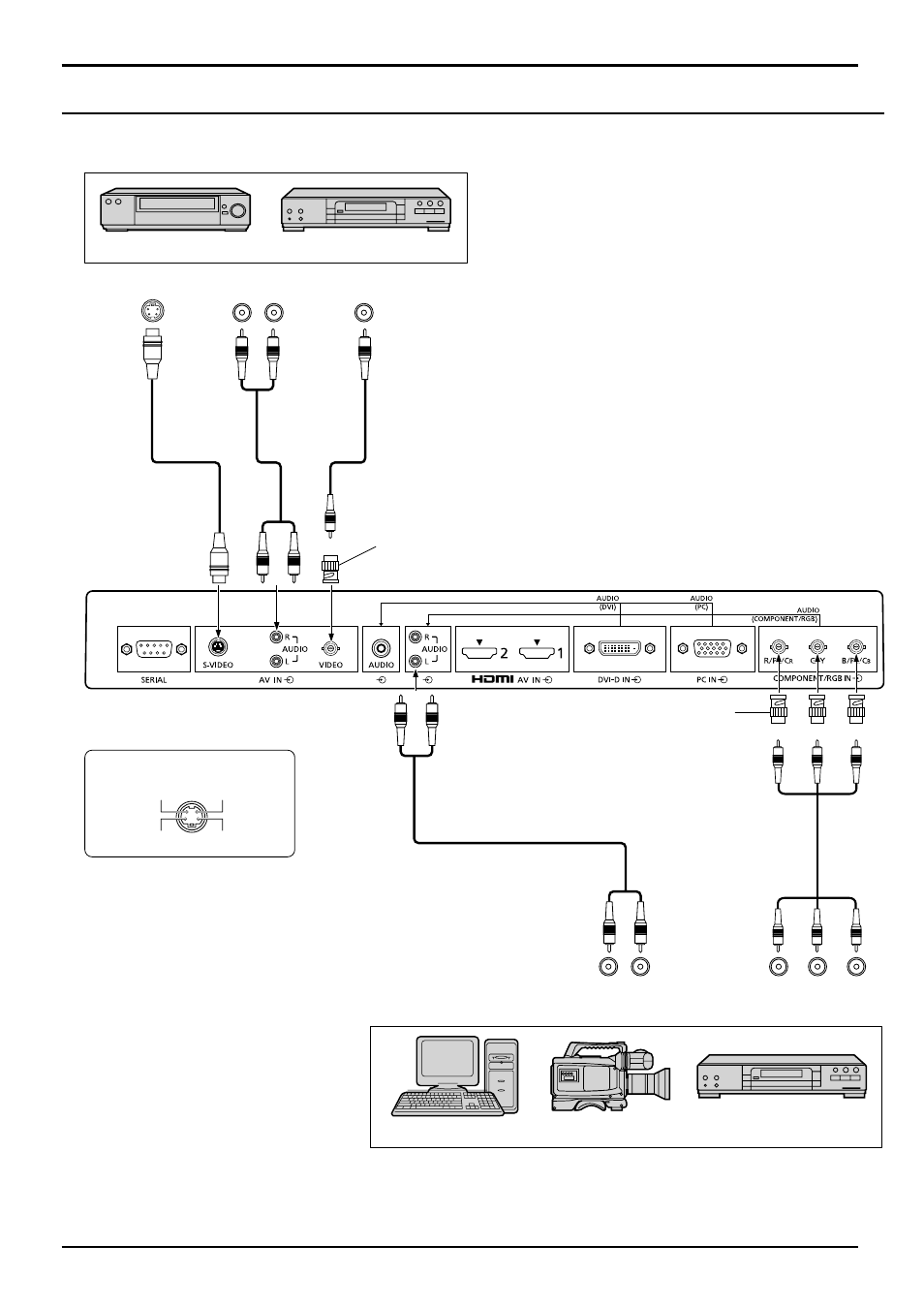

Подсоединение VIDEO и COMPONENT / RGB IN
Примечание:
Представленное дополнительное оборудование, кабели и адаптер не поставляются с данным устройством.
Входной разъем S Video
Сигнал
цветности
Сигнал
яркости
Земля (сигнал цветности) Земля (сигнал яркости)
Подсоединения
9
